تیل میں ڈوبے ٹرانسفارمر کی خصوصیات: معیارات، درجہ بند شدہ اقدار اور قبولیت کی چیک لسٹ

جب اپنے گھر کے لیے تیل میں مرجانہ تبدیل کنندہ آپ کے منصوبے کے لیے بین الاقوامی طور پر تسلیم شدہ ٹیکنیکل فریم ورک کی پیروی کرنا ضروری ہے۔ معیاری نظام، اہم پیرامیٹرز سے لے کر مقامی قبولیت تک کا جامع جائزہ لینا چاہیے تاکہ خریدار اور ٹیکنیکل عملہ انتخابی عمل کو موثر طریقے سے مکمل کر سکیں۔

I. بین الاقوامی معیاری نظام

دنیا بھر میں سب سے زیادہ استعمال ہونے والا تیل سے بھرے ٹرانسفارمر کا معیار IEC 60076 سیریز ہے، جو پاور ٹرانسفارمرز کی ڈیزائن، تیاری، ٹیسٹنگ اور کارکردگی کی ضروریات کو احاطہ کرتا ہے۔ یہ معیار یورپ، جنوب مشرقی ایشیا، خلیج فارس اور افریقہ کے منصوبوں میں سب سے زیادہ قبول کیا جاتا ہے۔

مختلف علاقوں کو مقامی رائج المعیار معیارات کا بھی حوالہ دینے کی ضرورت ہوتی ہے:

• IEEE C57.12.00 / C57.12.90 - شمالی امریکی منڈی میں وسیع پیمانے پر اپنایا جانے والا معیار، جو مائع سے بھرے ٹرانسفارمرز کے عمومی تقاضوں اور ٹیسٹنگ کے طریقہ کار کو مقرر کرتا ہے

• ANSI / NEMA - ریاستہائے متحدہ امریکہ میں یوٹیلیٹی اور صنعتی منصوبوں میں عام تقاضے

• اے ایس/این زیڈ ایس 60076 - آسٹریلیا اور نیوزی لینڈ میں منصوبوں کے لیے قابلِ لاگو معیار

• سی ایس اے سی 88 - کینیڈا میں انسٹالیشن منصوبوں کے لیے خاص معیار

بین الاقوامی خریداری میں، مقامی بجلی کے گرڈ محکمہ کے ذریعہ تسلیم شدہ معیار کے ورژن کی تصدیق کو آخری صارف کے ساتھ کرنا ضروری ہے۔ اکثر پیمانہ ساز ایک ہی مصنوعات کو دوہرے معیار (جیسے آئی ای سی + آئی ای ای ای) کے مطابق فراہم کر سکتے ہیں، لیکن اس کے اخراجات اور ترسیل کے وقت مناسب طریقے سے ایڈجسٹ کیے جائیں گے۔

دوسری۔ اہم درجہ بند شدہ اقدار اور کارکردگی کے اعداد و شمار ٹرنس فارمر کا تیل

قیمت کا اندازہ لگانے کے مرحلے میں تیل سے بھیگے ہوئے ٹرانسفارمر کے درج ذیل بجلی اور حرارتی کارکردگی کے اعداد و شمار کو واضح طور پر درج کرنا ضروری ہے:

پیرامیٹر کی وضاحت

درجہ بند شدہ صلاحیت (کلوولٹ ایمپئر / میگاولٹ ایمپئر) موجودہ لوڈ اور مستقبل کی وسعت کی ضروریات کی بنیاد پر طے کی جائے گی، عام حد 100 کلوولٹ ایمپئر سے 100 میگاولٹ ایمپئر یا اس سے زیادہ ہے

ولٹیج تناسب اور ٹیپ کی حد اعلیٰ اور ذیلی ولٹیج کی اقدار، اور لوڈ کے تحت یا بغیر لوڈ کے ولٹیج ریگولیشن کی حد (مثال کے طور پر ±2×2.5%)

فریکوئنسی عام طور پر 50Hz یا 60Hz ہوتی ہے — منصوبے کی گرڈ فریکوئنسی کے مطابق تصدیق کرنا یقینی بنائیں

کنیکشن گروپ جیسے Dyn11، Yyn0، Yd1 وغیرہ، متوازی آپریشن اور سسٹم گراؤنڈنگ کے طریقہ کار کو متاثر کرتا ہے

شارٹ سرکٹ امپیڈنس (Z%) عام طور پر 4% سے 10% تک ہوتی ہے، جو صلاحیت پر منحصر ہے؛ یہ خرابی کرنٹ کی سطح اور وولٹیج ریگولیشن کی شرح کو متاثر کرتی ہے

بلا لوڈ نقصان اور لوڈ نقصان سالانہ بجلی کے اخراجات پر براہ راست اثر انداز ہوتے ہیں؛ ان کی ضمانت دیے گئے اقدار اور قابلِ قبول ٹالرنس کی حدود کو صنعت کار کے ذریعہ فراہم کرنا ضروری ہے

درجہ حرارت میں اضافے کی حد IEC معیارات کے مطابق: اوسط وائنڈنگ کے درجہ حرارت میں اضافہ 65K سے زیادہ نہیں ہونا چاہیے (مقاومت کے طریقہ سے)، اوپری تیل کے درجہ حرارت میں اضافہ 60K سے زیادہ نہیں ہونا چاہیے (تھرمامیٹر کے طریقہ سے)

انسداد سطح (BIL) مثال کے طور پر، 11kV سسٹم کے لیے 75kV، 33kV سسٹم کے لیے 125kV — سسٹم کے اوور وولٹیج کے ساتھ مطابقت رکھنا لازمی ہے

تحفظ کی تشکیل

نوٹ: 20 سال سے زیادہ کی عمر کے منصوبوں کے لیے، فراہم کنندہ سے 50% اور 100% لوڈ ریٹس پر ضمانت شدہ کارکردگی کے اقدار فراہم کرنے کا درخواست کرنا ضروری ہے، جو انتخاب کے عمل میں اکثر ایک اہم تمیزی عنصر ہوتا ہے۔

III. فنی ضروریات اور قبولیت کی چیک لسٹ

خرید کے حکم میں درج فنی ضروریات:

• مرکزی مواد: سرد-لُفٹ آریئنٹڈ سلیکون سٹیل شیٹس (CRGO)، جن کے اکائی نقصان کے اقدار ضمانت شدہ ہوں

• وائنڈنگ کا مواد: آکسیجن فری الیکٹرولائٹک تانبا — حالانکہ الومینیم وائنڈنگ کی قیمت کم ہوتی ہے، لیکن ان کے نقصانات زیادہ ہوتے ہیں اور حرارتی سائیکلنگ کی عمر مختصر ہوتی ہے

• عزل تیل کی قسم: معدنی تیل (معیاری ترتیب) یا بایوڈیگریڈیبل اسٹر تیل (ماحولیاتی طور پر حساس علاقوں کے لیے مناسب)

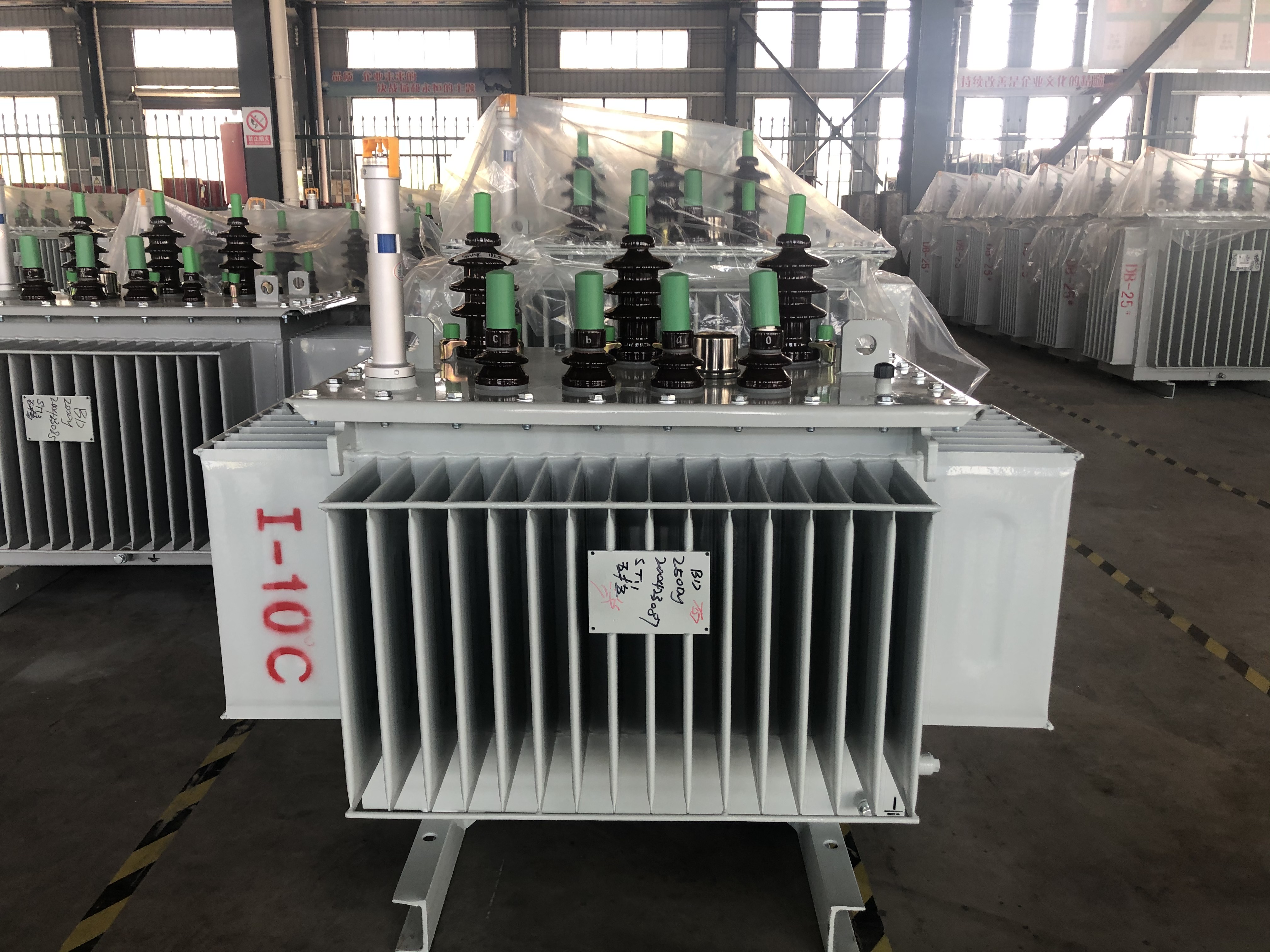

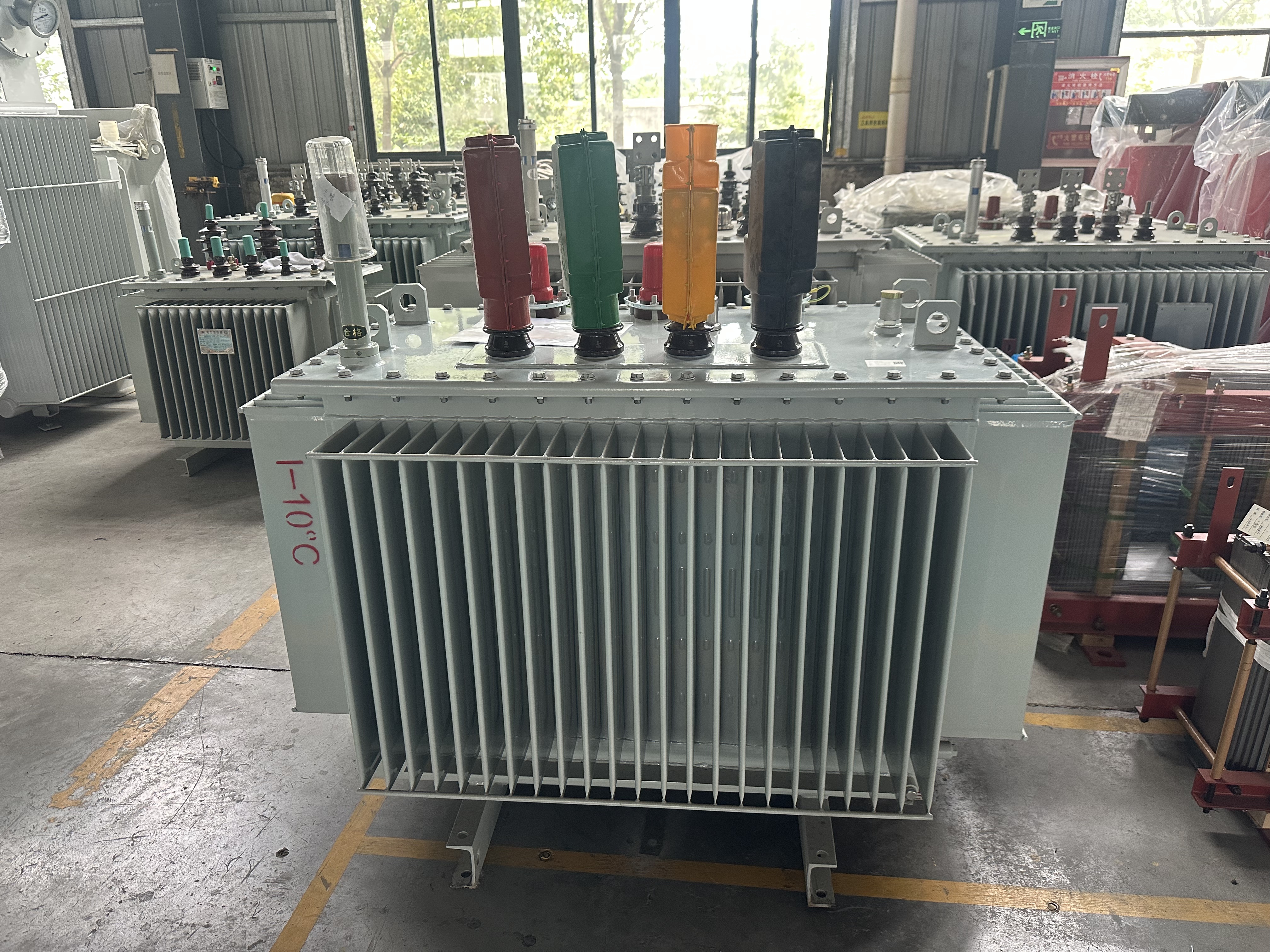

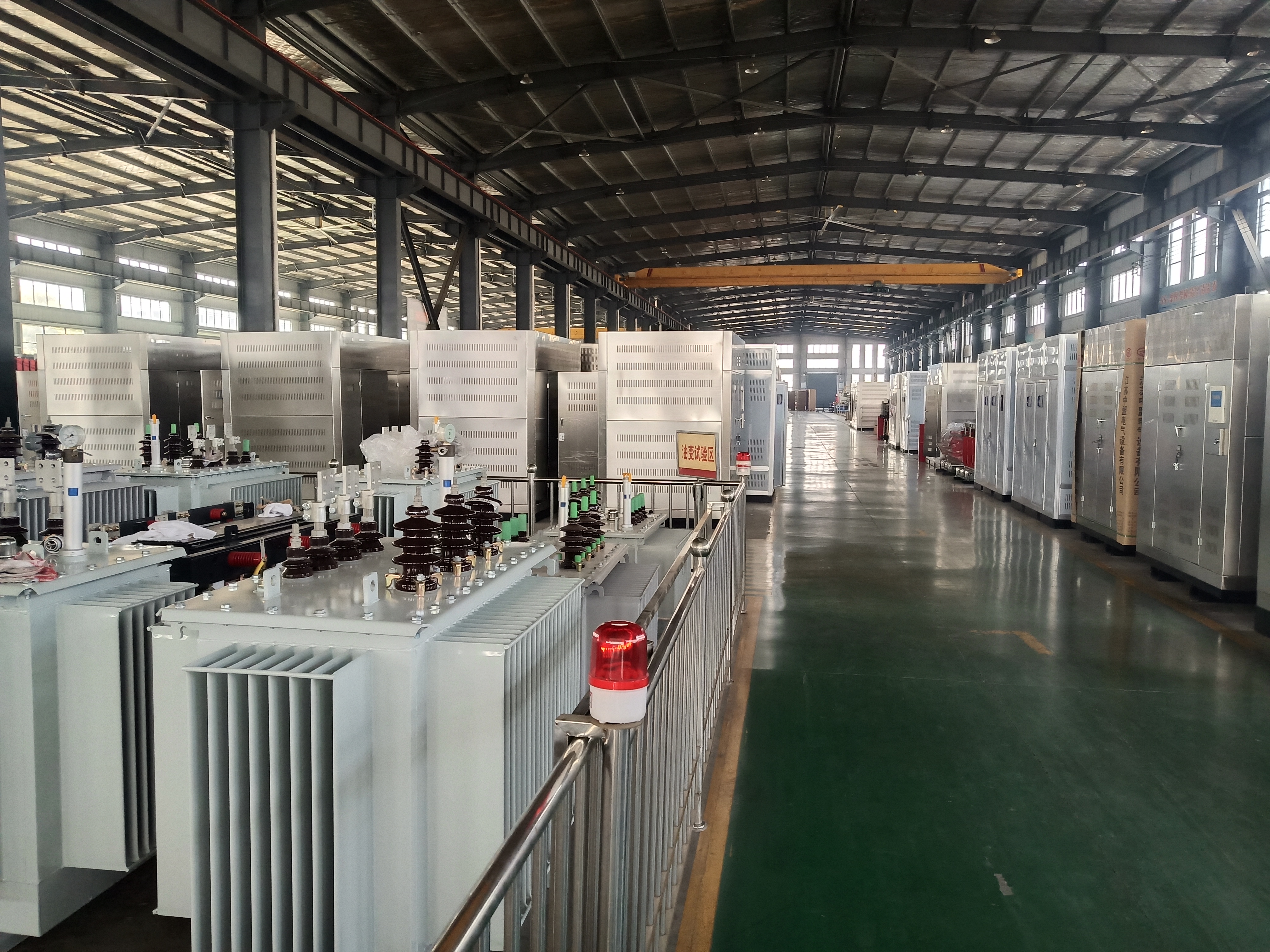

• تیل کے ٹینک کی ساخت: ویو فارم شیٹ کی قسم (چھوٹی گنجائش کے لیے) یا حرارتی خارج کرنے والی ٹیوب کی قسم جس میں خودمختار کولر ہو (بڑی گنجائش کے لیے)؛ اسے مثبت دباؤ اور خلاء سیلنگ کے ٹیسٹس پاس کرنا ضروری ہے

• تحفظ اور ایکسیسوریز: گیس ریلے، دباؤ کو خارج کرنے کا والو، تیل کا درجہ حرارت انڈیکیٹر، وائندنگ کا درجہ حرارت انڈیکیٹر، تیل کا لیول گیج، ڈیسیکنٹ بریتھر وغیرہ — تحفظ کی سطح کو انسٹالیشن کے ماحول کی آئی پی ضروریات پر پورا کرنا ہوگا

وصولی کے وقت قبولیت کی چیک لسٹ:

ٹرانسفارمر کے مقام پر پہنچنے کے بعد اور انسٹالیشن اور بجلی لگانے سے پہلے مندرجہ ذیل چیکس مکمل کریں:

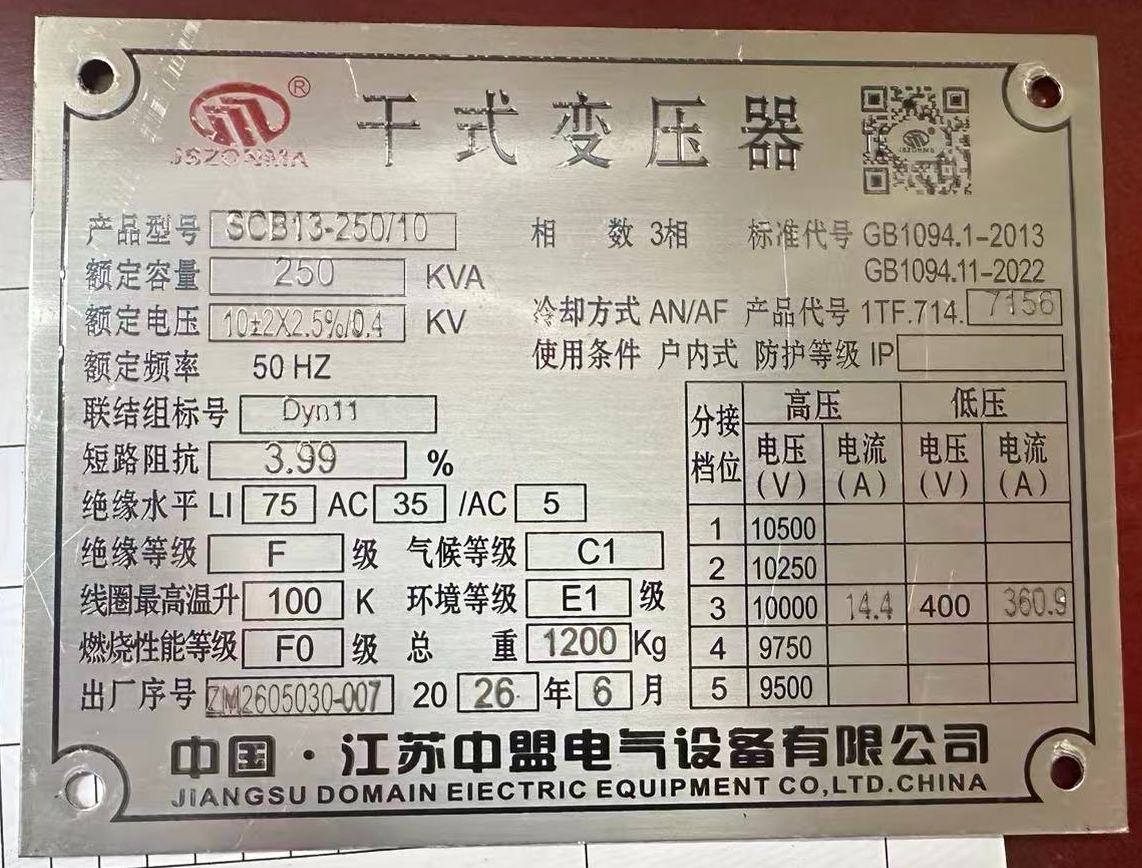

• نام پلیٹ کی تصدیق — یقینی بنائیں کہ نام پلیٹ پر تمام اعداد و شمار خریداری کے آرڈر اور فیکٹری ٹیسٹ رپورٹ کے ساتھ مطابقت رکھتے ہیں

• فیکٹری ٹیسٹ رپورٹ — تمام روزمرہ کے ٹیسٹس (ولٹیج ریشو، ڈی سی ریزسٹنس، نقصان، امپیڈنس، عزل) اور ٹائپ ٹیسٹس (درجہ حرارت میں اضافہ، شارٹ سرکٹ کے مقابلے کی صلاحیت، امپیکٹ) کے نتائج کا جائزہ لیں

• بصیرتی معائنہ — تیل کے ٹینک، بشرنگز، کولرز اور تمام ایکسیسوریز پر کسی بھی نقل و حمل کے اثرات، دھاسوں یا تیل کے رساو کے نشانات کی جانچ کریں

• تیل کے نمونوں کا ٹیسٹ — بجلی لگانے سے پہلے ڈائی الیکٹرک طاقت (≥ 40 kV)، نمی کی مقدار اور محلول گیس کے اجزاء کے ٹیسٹ کے لیے تیل کے نمونے لیے جائیں۔

• بولٹ اور پیچ کا معائنہ — یہ تصدیق کریں کہ تمام بجلیدار اور مکینیکل کنکشن بولٹوں کو ٹارک کی ضروریات کے مطابق کسی گئے ہیں۔

• زمینی کنکشن کا معائنہ — یہ تصدیق کریں کہ تیل کے ٹینک کا زمینی ٹرمینل سسٹم کے زمینی منصوبے کے مطابق صحیح طریقے سے نصب کیا گیا ہے۔

• مقامی تحویل کا ٹیسٹ — IEC 60076 یا IEEE C57.12.90 کے طریقوں کے مطابق تناسب کا ٹیسٹ، ڈائریکٹ کرنٹ ریزسٹنس ٹیسٹ، عزل کی مزاحمت (میگو میٹر) اور ڈائی الیکٹرک نقصان فیکٹر (tan δ) کا ٹیسٹ کیا جائے۔

اہم یاد دہانی: تمام قبولیت کے معائنے مکمل کیے جانے سے پہلے ٹرانسفارمر کو بجلی نہ دی جائے۔ زیادہ تر صانعین کے معیاری ضمانت کے شرائط میں غلط ان لوڈنگ، معائنے کے دوران چھوٹ جانے یا انسٹالیشن کی غلطیوں کی وجہ سے ہونے والے نقصانات کو واضح طور پر مستثنیٰ قرار دیا جاتا ہے۔

اوپر دی گئی ہدایت کے مطابق — بین الاقوامی معیارات کے ساتھ ہم آہنگی، عملکرد کے اعداد و شمار کی وضاحت، اور ترسیل کے وقت مقامی معائنہ کو نافذ کرنا — یقینی بناتا ہے کہ منتخب آئل-ڈوبے ٹرانسفارمر اپنی ڈیزائن عمر کے دوران قابل اعتماد طریقے سے کام کرے گا۔ آخر میں، قیمت کے تخمینہ کے مرحلے میں، تمام اوپر بیان کردہ پیرامیٹرز کے ساتھ مکمل ڈیٹا شیٹ کو صنعت کار کو فراہم کریں تاکہ رابطے کے لیے آنے جانے کو کم سے کم کیا جا سکے اور خریداری کا عمل تیز کیا جا سکے۔ ٹھنڈا کرنے کا طریقہ (ONAN، ONAF، OFAF وغیرہ) اور خاص مقامی حالات جیسے بلندی اور ماحولیاتی درجہ حرارت کی تصدیق بھی صنعت کار کی ٹیکنیکل ٹیم کے ساتھ پیشگی میں ایک ایک کرکے کرنا ضروری ہے۔
