تیل سے بھرے ٹرانسفارمر کا معائنہ: 7 اہم دیکھ بھال کے نکات اور چیک لسٹ (2026)

تیل سے بھرے ہوئے ٹرانسفارمرز صنعتی اور تجارتی بجلی کے نظاموں کی بنیاد ہیں۔ یہ قابل اعتماد، لاگت موثر اور لمبی عمر کے لیے بنائے گئے ہیں—لیکن صرف اس صورت میں جب آپ ان کا درست طریقے سے معائنہ کریں۔ باقاعدہ معائنے کو نظرانداز کرنا نہ صرف آلات کی عمر کم کرتا ہے بلکہ غیر منصوبہ بندہ بجلی کے دورانِ خرابی، حفاظتی خطرات اور ایسے مرمتی اخراجات کا باعث بنتا ہے جو روکے جا سکتے تھے۔

اس مضمون میں ہم آپ کو بتاتے ہیں کہ تیل سے بھرے ٹرانسفارمر کے معائنے کیوں ضروری ہیں، انہیں کتنی بار منصوبہ بندی کے ساتھ کرنا چاہیے، 7 اہم جانچ کے نکات جنہیں آپ نہیں چھوڑ سکتے، ایک مؤثر معائنہ کے طریقہ کار کو کیسے تیار کرنا ہے، اور عام سوالات کے جوابات دیتے ہیں۔

──────────────────────────────────────────────────

تیل سے بھرے ٹرانسفارمرز کو باقاعدہ معائنہ کیوں کرنا ضروری ہے؟

تیل سے بھرے ٹرانسفارمرز دوہرے مقاصد کے لیے استعمال ہوتے ہیں: عزل کرنے والے تیل کی ڈائی الیکٹرک طاقت فراہم کرنے کے ساتھ ساتھ آپریشن کے دوران پیدا ہونے والی حرارت کو بھی ختم کرنے کا کام کرتا ہے۔ تاہم، وقت کے ساتھ ساتھ کئی عوامل کی وجہ سے عمل کرنے کی صلاحیت کم ہو جاتی ہے:

• تیل کی معیار خراب ہو جاتا ہے — نمگی کا داخل آنا، آکسیڈیشن اور آلودگی تیل کی عزلی خصوصیات کو کم کر دیتی ہیں۔ زیادہ نمگی کی مقدار ڈائی الیکٹرک بریک ڈاؤن کا باعث بن سکتی ہے۔

• سیلز ناکام ہو جاتے ہیں — گاسکٹس اور گاسکٹ شدہ جوڑ بڑھتی عمر کے ساتھ کمزور ہو جاتے ہیں، جس کی وجہ سے نمگی اندر آ سکتی ہے اور تیل باہر نکل سکتا ہے۔

• اندرونی خرابیاں پیدا ہوتی ہیں — ذائب گیس کا تجزیہ (DGA) قوسیں، زیادہ گرمی یا جزوی ڈسچارج جیسے مسائل کو ظاہر کر سکتا ہے، جو تباہی سے بہت پہلے پتہ چل جاتے ہیں۔

• مکینیکل اجزاء کا استعمال سے پہنچنے والی پہنن ہوتی ہے — ٹیپ چینجرز، کولنگ فینز اور دباؤ کم کرنے والی اشیاء کی باقاعدہ تصدیق کی ضرورت ہوتی ہے۔

ایک واحد ٹرانسفارمر کی ناکامی کا مالیاتی نقصان — بشمول بندش کا وقت، اس کی تبدیلی اور پیداوار کا نقصان — روزانہ معائنہ کے اخراجات سے کہیں زیادہ ہوتا ہے۔ منصوبہ بند معائنہ چھوٹے مسائل کو جلدی پکڑ لیتا ہے، جس سے ممکنہ ناکامیاں منصوبہ بند رفتار کے مرحلے میں تبدیل ہو جاتی ہیں۔

──────────────────────────────────────────────────

تیل سے بھرے ہوئے ٹرانسفارمر کا معائنہ کتنی بار کرنا چاہیے؟

معائنہ کی تعدد آپریٹنگ حالات، وولٹیج کلاس اور اہمیت پر منحصر ہے۔ یہاں ایک عملی ڈھانچہ دیا گیا ہے:

خصوصی حالات میں غیر منصوبہ بند جانچ کی ضرورت پڑتی ہے:

• کسی شارٹ سرکٹ کے واقعے یا بجلی کے گرنے کے بعد

• جب ٹرانسفارمر 15 دن سے زیادہ عرصے تک سروس سے باہر رہا ہو

• اگر غیر معمولی آوازیں، بو یا درجہ حرارت میں تبدیلی محسوس کی جائے

اہم بنیادی ڈھانچے یا سخت ماحول کے لیے—جیسے کہ زیادہ نمی والے ساحلی یا سمندری انسٹالیشنز—ایک سخت نگرانی کا شیڈول غور کریں۔

──────────────────────────────────────────────────

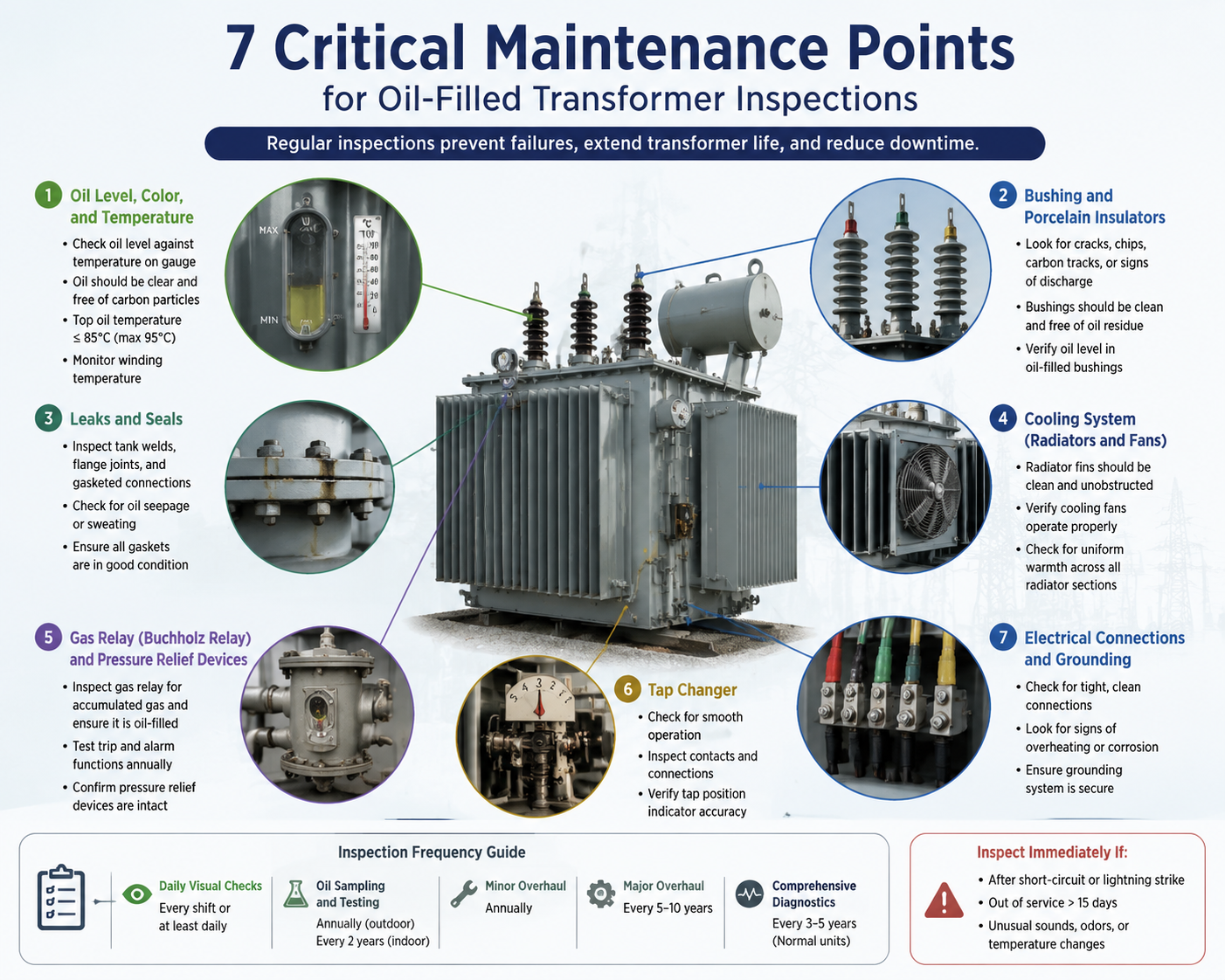

تیل سے بھرے ٹرانسفارمر کی نگرانی کے 7 اہم نکات

یہ سات چیک پوائنٹس تیل سے بھرے ٹرانسفارمر کے ان علاقوں کو احاطہ کرتے ہیں جہاں خرابی کا امکان سب سے زیادہ ہوتا ہے۔ ان میں سے کسی ایک کو چھوڑنا بڑی خرابی کے ابتدائی اشاروں کو نظرانداز کرنے کے مترادف ہو سکتا ہے۔

1. تیل کی سطح، رنگ اور درجہ حرارت

کیا چیک کرنا ہے: تیل کی سطح کو تیل کے درجہ حرارت کے مطابق ہونا چاہیے جو تیل کی سطح کے گیج پر ظاہر ہو رہا ہو۔ تیل صاف اور کاربن کے ذرات سے پاک ہونا چاہیے—گہرا یا دھندلا تیل آلودگی یا زیادہ گرمی کی نشاندہی کرتا ہے۔

درجہ حرارت کی حدود:

• عام حالات میں اوپری تیل کا درجہ حرارت 85°C سے زیادہ نہیں ہونا چاہیے (جو کہ مکمل طور پر زیادہ سے زیادہ حد 95°C ہے)

• درجہ حرارت کے اشارہ کے ذریعے موڑ کے درجہ حرارت کو بھی نگرانی میں رکھیں

اس کی اہمیت کیوں: کم تیل کا سطح وائنڈنگز کو ظاہر کر دیتا ہے، جس سے فلیش اوور کے خطرے میں اضافہ ہو جاتا ہے۔ اونچا درجہ حرارت تیل کی بگڑنے اور عزل کی عمر کم ہونے کو تیز کر دیتا ہے۔

2. بشنگ اور پورسلین انسلیٹرز

کیا چیک کرنا ہے: بشنج کی سطح پر دراڑیں، ٹکڑے، کاربن ٹریکس یا بجلی کے نکلنے کے آثار تلاش کریں۔ بشنگ صاف اور تیل کے رسید کے بغیر ہونے چاہییں۔ اگر تیل سے بھرے ہوئے بشنگ ہوں تو ان میں تیل کے سطح کی تصدیق کریں۔

اس کی اہمیت کیوں: در cracked یا آلودہ بشنگ فلیش اوور اور بیرونی خرابیوں کا ایک عام راستہ ہیں۔

3. رساو اور سیلز

کیا چیک کرنا ہے: تیل کے ٹینک کے تمام ویلڈز، فلینج جوڑوں اور گاسکٹ والے کنیکشنز کو تیل کے رساو کے لیے معائنہ کریں۔ چھوٹی سی بھی پسینہ کی طرح رسائی سیل کی خرابی کی نشاندہی کر سکتی ہے۔

اس کی اہمیت کیوں: رساو صرف تیل کو ضائع ہی نہیں کرتے بلکہ ٹینک کے اندر نمی اور ہوا کو داخل ہونے کی اجازت بھی دیتے ہیں۔ نمی ڈائی الیکٹرک طاقت کو کم کرتی ہے؛ آکسیجن آکسیڈیشن کو تیز کرتی ہے۔

4. کولنگ سسٹم (ریڈی ایٹرز اور فینز)

کیا چیک کرنا ہے: ریڈی ایٹر کے فِنز صاف اور رکاوٹ سے پاک ہونے چاہئیں۔ جبری ہوا کے ذریعے ٹھنڈا کیے جانے والے آلات کے لیے، یہ تصدیق کریں کہ ٹھنڈا کرنے والے پنکھوں کا درست طریقے سے کام کرنا اور ہوا کے بہاؤ میں رکاوٹ نہ ہونا۔ یہ بھی چیک کریں کہ ریڈی ایٹر کے تمام حصے یکساں گرم محسوس ہوں — ٹھنڈے مقامات کا وجود تیل کے بہاؤ میں رکاوٹ کی نشاندہی کر سکتا ہے۔

اس کی اہمیت کیوں: غیر موثر ٹھنڈا کرنا ٹرانسفارمر کو زیادہ گرم چلنے پر مجبور کرتا ہے، جس سے عزل کی عمر کم ہو جاتی ہے اور تیل کی خرابی تیز ہو جاتی ہے۔

5. گیس ریلے (بُکہولز ریلے) اور دباؤ کو کم کرنے والے آلے

کیا چیک کرنا ہے: گیس ریلے میں جمع شدہ گیس کا معائنہ کریں اور یہ یقینی بنائیں کہ وہ تیل سے مکمل طور پر بھرا ہوا ہے۔ ریلے کے ٹرپ اور الرٹ فنکشنز کا سالانہ ٹیسٹ کریں۔ دباؤ کو کم کرنے والے آلے اور دھماکہ سے بچانے والی دیواریں سالم ہونے کی تصدیق کریں۔

اس کی اہمیت کیوں: گیس ریلے اندری آرکنگ اور شدید خرابیوں کے خلاف پہلی دفاعی لکیر ہے۔ غلط کام کرنے والے ریلے کی وجہ سے ٹرانسفارمر کی حفاظت نہیں ہو سکتی۔

6. سانس لینے والا آلہ (سیلیکا جیل) اور تیل کا ذخیرہ کرنے والا ٹینک

کیا چیک کرنا ہے: سُکھے ہونے پر بریتھر میں سلیکا جیل نیلے رنگ کی ہونی چاہیے۔ اگر یہ گلابی یا سفید ہو گئی ہے، تو اس کا مطلب ہے کہ اس نے نمی جذب کر لی ہے اور اسے تبدیل کرنے کی ضرورت ہے۔ یقینی بنائیں کہ بریتھر آئل سیل (اگر موجود ہو) میں کافی آئل موجود ہے۔

اس کی اہمیت کیوں: بریتھر ٹرانسفارمر کو درجہ حرارت میں تبدیلی کے ساتھ تیل کے پھیلنے اور سمٹنے کے دوران 'سُانس' لینے کی اجازت دیتا ہے۔ اگر ڈیسیکنٹ سیریٹیڈ ہو گیا ہے، تو نمی کنسرویٹر میں داخل ہو جاتی ہے اور آخرکار مرکزی ٹینک میں پہنچ جاتی ہے۔

7. الیکٹریکل ٹیسٹ—انسو لیشن ریزسٹنس، وائنڈنگ ریزسٹنس، اور DGA

کیا چیک کرنا ہے: یہ عام طور پر منصوبہ بند بندش یا بڑے اوورہال کے دوران کیے جاتے ہیں:

• انسو لیشن ریزسٹنس (میگر ٹیسٹ): R60 اور R15 کو ناپیں تاکہ ایبسورپشن ریشو کا حساب لگایا جا سکے۔ ریشو 1.3 خشک انسو لیشن کی نشاندہی کرتا ہے؛ ≤1.3 کا مطلب ہے کہ نمی داخل ہو گئی ہے۔

• ونڈنگ DC ریزسٹنس: ڈھیلے کنکشنز، ٹوٹے ہوئے تاروں، یا ٹیپ چینجر کے مسائل کا پتہ چلاتا ہے۔

• ڈسولوڈ گیس اینالیسس (DGA): اہم گیسوں کے لیے سالانہ تیل کی نمونہ گیری—ایسیٹیلین آرکنگ کی نشاندہی کرتی ہے، ایتھیلین زیادہ گرمی کی طرف اشارہ کرتی ہے، اور ہائیڈروجن پارشل ڈسچارج کی طرف اشارہ کرتی ہے۔

اس کی اہمیت کیوں: ان آزمائشوں سے اندرونی حالات کا انکشاف ہوتا ہے جو بیرونی معائنہ سے نظر نہیں آتے۔ خاص طور پر، ڈی جی اے (DGA) پوشیدہ خرابیوں کو پکڑنے کا سب سے طاقتور تشخیصی آلہ ہے۔

──────────────────────────────────────────────────

موثر دورہ معائنہ کا نظام کیسے ترتیب دیں

معائنہ کے پروگرام کی قدر اس کے عملدرآمد پر منحصر ہوتی ہے۔ ذیل میں وضاحت ہے کہ آپ اپنے روزمرہ کے نظام سے نتائج حاصل کیسے کر سکتے ہیں:

1. درجہ بند شیڈول تیار کریں۔ معائنہ کی فریکوئنسی کو مختلف درجوں میں تقسیم کریں:

• روزانہ: درجہ حرارت، تیل کی سطح، آواز، بصری رساؤ

• ماہانہ: بوشن کی صفائی، بریتھر کی حالت، پنکھے کا کام کرنا

• تین ماہانہ: تفصیلی لاگ کا جائزہ، انفراریڈ تھرموگرافی (اگر دستیاب ہو)

• سالانہ: ڈی جی اے (DGA) اور بجلی کے ٹیسٹ کے لیے تیل کے نمونے لینا

2. درست ریکارڈز برقرار رکھیں۔ رُجحان زیادہ قیمتی ہے ایک واحد نقطہ کے ڈیٹا سے۔ تیل کے درجہ حرارت کے رُجحان، لوڈ پروفائل، اور DGA نتائج کو وقت کے ساتھ ٹریک کریں۔ کسی بھی پیرامیٹر میں تدریجی اضافہ آپ کو ایک واحد 'پاس' ریڈنگ سے کہیں زیادہ بتاتا ہے۔

3. لکھے ہوئے طریقہ کار پر عمل کریں۔ ہر معائنہ کے لیے چیک لسٹ استعمال کریں۔ یہ مسلسل طریقہ کار کو یقینی بناتی ہے اور غفلت سے چھوٹے ہوئے اقدامات کو روکتی ہے—خاص طور پر شفٹ کی منتقلی کے دوران یا جب متعدد فنی ماہرین شامل ہوں۔

4. معیارات کو جانیں۔ مطابقت اور بہترین طریقہ کار کو یقینی بنانے کے لیے IEC 60422، GB/T 7595، اور DL/T 596 جیسے تسلیم شدہ معیارات پر عمل کریں۔

5. عملے کو تربیت دیں۔ فنی ماہرین کو صرف معائنہ کرنے کا طریقہ نہیں بلکہ یہ بھی سمجھنا چاہیے کہ ہر نقطہ کیوں اہم ہے۔ ایک تربیت یافتہ نظر باریک علامات—جیسے بشرنگ پر ہلکا سا رنگ بدلا ہونا یا آواز میں ہلکی سی تبدیلی—کو پکڑ لیتی ہے جو غیر تربیت یافتہ نظروں سے نہیں دیکھی جا سکتیں۔

6. نتائج پر فوری عمل کریں۔ اگر معائنہ میں کوئی خرابی—تیل کی کمی، درجہ حرارت میں اضافہ، یا گیس کی جمعیت—کا انکشاف ہوتا ہے تو فوری تحقیقات کریں اور اصلاحی اقدامات کریں۔ چھوٹے مسائل جو غفلت سے رہ جائیں، بڑی ناکامیوں میں تبدیل ہو جاتے ہیں۔

──────────────────────────────────────────────────

پوچھے جانے والے سوالات: تیل سے بھرے ٹرانسفارمر کا دورہ دورہ معائنہ

سوال: کیا میں ٹرانسفارمر کو بجلی لگے ہوئے دیکھ سکتا ہوں؟

جواب: ہاں، خارجی بصری معائنہ بجلی لگے ہوئے کیا جا سکتا ہے، لیکن ہمیشہ محفوظ فاصلہ برقرار رکھیں (درمیانی وولٹیج کے لیے کم از کم 0.7 میٹر) اور لاک آؤٹ/ ٹیگ آؤٹ اور ذاتی حفاظتی سامان کے اصولوں پر عمل کریں۔ اندرونی معائنہ یا جسمانی رابطے کی ضرورت والے ٹیسٹ کو ٹرانسفارمر کو بجلی سے منقطع کرنے اور زمین سے جوڑنے کے بعد ہی کیا جانا چاہیے۔

سوال: فوری بندش کی ضرورت کی سرخ جھنڈی کی صورتحال کون سی ہیں؟

جواب: اگر آپ درج ذیل حالات ملاحظہ فرمائیں تو فوری طور پر ٹرانسفارمر کو بجلی سے منقطع کر دیں: شدید اندرونی دھماکے، غیر معمولی اور تیزی سے بڑھتی ہوئی درجہ حرارت، شدید تیل کا رساو، کنسرویٹر یا دباؤ کم کرنے والے آلے سے تیل کا چھوڑنا، بوشنگ کا فلیش اوور یا شدید دراڑ، یا یونٹ سے دھواں/آگ نکلنا۔

سوال: میں ڈی جی اے کے نتائج کی تشریح کیسے کروں؟

الف: اہم گیسیں اور ان کے ممکنہ اسباب: ایسیٹی لین (C₂H₂) → آرکنگ؛ ایتھی لین (C₂H) → تھرمل فالٹ 300°C؛ ہائیڈرو جن (H₂) → جزوی ڈسچارج؛ کاربن مونو آکسائیڈ (CO) اور کاربن ڈائی آکسائیڈ (CO₂) → کاغذی عزل کا گھٹنا۔ نمونوں کے درمیان کسی بھی گیس میں قابلِ ذکر اضافہ مطلق اقدار سے زیادہ تشویشناک ہوتا ہے۔

سوال: تیل کو کتنی بار تبدیل کرنا چاہیے؟

جواب: تیل کی تبدیلی روزمرہ کا کام نہیں ہے—اسے صرف اس وقت کیا جاتا ہے جب ڈی جی اے میں مستقل آلودگی ظاہر ہو، تیل ڈائی الیکٹرک طاقت کے ٹیسٹ میں ناکام ہو جائے، یا یونٹ شدید حالات میں 15 سال یا اس سے زیادہ عرصے تک استعمال میں رہا ہو۔ تیل تبدیل کرتے وقت ٹینک کو اچھی طرح صاف کریں اور بھرنے سے پہلے منظور شدہ تیل سے دھوئیں۔

سوال: چھوٹی اور بڑی مرمت میں کیا فرق ہے؟

اے: ایک چھوٹی مرمت (عام طور پر سالانہ) میں بیرونی صفائی، رساؤ کی مرمت، تیل کا اضافہ، بُشنز کا معائنہ، ریلے کا ٹیسٹنگ، اور بجلی کا ٹیسٹنگ شامل ہوتا ہے۔ ایک بڑی مرمت (5 سے 10 سال بعد) میں تیل خالی کرنا، ڈھکن یا کور اُٹھانا، وائندنگز اور کور اجزاء کا معائنہ، گاسکٹس کی تبدیلی، اور ضرورت پڑنے پر مکمل عزل خشک کرنا شامل ہوتا ہے۔

──────────────────────────────────────────────────

نتیجہ

تیل سے بھرے ٹرانسفارمرز کے معائنے صرف ایک چیک باکس کو نشان زد کرنے کے بارے میں نہیں ہیں—بلکہ یہ آپ کے سب سے اہم بجلی کے اثاثے کی حفاظت کے بارے میں ہیں۔ یہاں درج سات اہم برقراری کے نکات—تیل کی حالت، بُشنز، رساؤ، ٹھنڈا کرنے کے نظام، گیس ریلے، بريتھرز، اور بجلی کے ٹیسٹ—ایک قابل اعتماد معائنہ پروگرام کی بنیاد تشکیل دیتے ہیں۔

اگلا کام:

1. اپنے موجودہ معائنہ کے شیڈول کو اوپر دی گئی تعدد کی ہدایات کے مقابلے میں جانچیں۔

2. یقینی بنائیں کہ آپ کے پاس تمام سات اہم نکات کو احاطہ کرنے والی ایک دستاویزی چیک لسٹ موجود ہے۔

3. اگر ایک سال سے زیادہ عرصہ گزر چکا ہے تو اپنے اگلے تیل کے نمونہ اکٹھا کرنے اور ڈی جی اے تجزیہ کا شیڈول بنائیں۔

4. اپنی ٹیم کو ابتدائی انتباہ کے نشانوں کے بارے میں تربیت دیں—چھوٹی چھوٹی تبدیلیاں بھی اہم ہوتی ہیں۔

ایک ٹرانسفارمر جس کا باقاعدہ معائنہ کیا جاتا ہو، وہ ٹرانسفارمر ہے جو قابل اعتماد طریقے سے کام کرتا ہے۔ دورانِ وقت معائنے کو ترجیح دیں، اور آپ مہنگی ناکامیوں سے بچ جائیں گے جو غیر تیار افراد کو پکڑ لیتی ہیں۔
