تین فیز ٹرانسفارمر کے وزن کا تعین کرنے والے عوامل کون سے ہیں؟ مکمل رہنمائی

بہت سے خریدار اور انجینئرز اکثر ایک عام مسئلہ پر توجہ دیتے ہیں: ایک ہی kVA درجہ بندی کے دو تین فیز ٹرانسفارمرز کا وزن نمایاں طور پر مختلف ہو سکتا ہے۔ اگر آپ تین فیز ٹرانسفارمر کی خریداری یا انسٹالیشن کر رہے ہیں، تین فیز ٹرانسفارمر ، تین فیز ٹرانسفارمر کے وزن کا تعین کرنے والے عوامل کو سمجھنا تین فیز ٹرانسفارمر کا وزن یہ لاگسٹکس، بنیاد کے ڈیزائن، نقل و حمل کے بجٹ کے تعین اور سامان کے انتخاب کے لیے نہایت اہم ہے۔ سادہ الفاظ میں کہا جائے تو ٹرانسفارمر کی صلاحیت وزن کو متاثر کرنے والی واحد عامل نہیں ہے۔ کل مجموعی کثافت بنیادی طور پر مقناطیسی کور، موڑنے والے مواد، ٹھنڈا کرنے کی ساخت، وولٹیج درجہ اور معاون ترتیبات پر منحصر ہوتی ہے۔

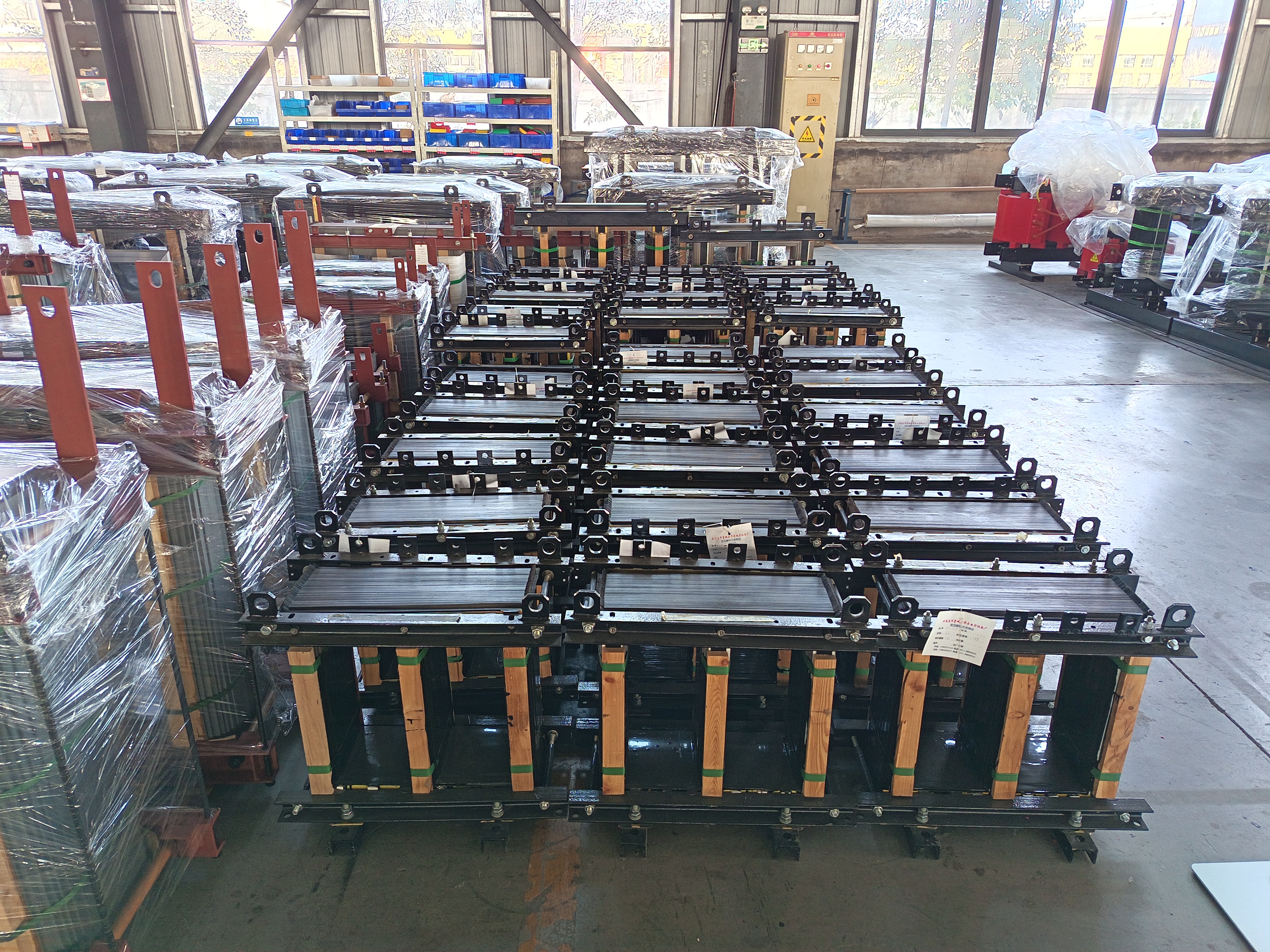

سیلیکون سٹیل کا مقناطیسی کور سب سے بھاری حصہ ہوتا ہے جو کل کا 40% تا 60% بنتا ہے تین فیز ٹرانسفارمر کا وزن سادہ ایک فیز کور کے برعکس، صنعتی تین فیز ٹرانسفارمرز متوازن مقناطیسی فلو اور مستحکم بجلی کی منتقلی کو یقینی بنانے کے لیے مضبوط تین کالم کے کور ڈھانچے کو اپناتے ہیں۔

کم نقصان والے S13 اور S15 تین فیز ٹرانسفارمرز کم لوڈ نقصان کو کم کرنے کے لیے موٹی، زیادہ کثافتوالی دانہ دار سمت کی سیلیکون سٹیل کی پتلی شیٹس استعمال کرتے ہیں۔ اگرچہ یہ ڈیزائن توانائی کی کارکردگی میں بہتری اور خدمات کی عمر میں اضافہ کرتا ہے، لیکن یہ کور کے وزن میں قابلِ ذکر اضافہ کرتا ہے۔ زیادہ kVA ریٹنگز کے لیے بھی بڑے کور کے عرضی رقبے کی ضرورت ہوتی ہے، جس سے اکائی کا کل وزن مزید بڑھ جاتا ہے۔

کل میں 15٪30٪ کا حساب لگایا جاتا ہے تین فیز ٹرانسفارمر وزن، اور لپیٹ مواد ایک ہی تفصیلات کے یونٹس کے درمیان سب سے زیادہ واضح وزن فرق پیدا کرتا ہے.

تانبے سے بنائی گئی تین فیز ٹرانسفارمرز : تانبے میں کثافت اور موصلیت بہت زیادہ ہوتی ہے۔ تانبے کی کوئلے کے ماڈل ایلومینیم کے متبادل سے 10٪25٪ زیادہ بھاری ہیں ، جس میں درجہ حرارت میں کم اضافہ اور زیادہ بوجھ مزاحمت ہے۔ وہ صنعتی اور گرڈ گریڈ طویل مدتی آپریشن کے لئے ترجیحی انتخاب ہیں.

ایلومینیم سے بنائی گئی تین فیز ٹرانسفارمرز : ایلومینیم ہلکا وزن اور سرمایہ کاری مؤثر ہے۔ اس سے ٹرانسفارمر کا مجموعی وزن بہت کم ہوتا ہے، جس سے تنصیب اور نقل و حمل آسان ہوجاتی ہے۔ تاہم، ایلومینیم کی لپیٹ صرف کم بوجھ، وقفے وقفے سے شہری بجلی کی تقسیم کے منظرناموں کے لئے موزوں ہیں.

ہائی وولٹیج ٹرانسفارمرز کے لیے مواد کے علاوہ اس میں اسکیلز کے لیے موٹی موصلیت کی پرتیں بھی درکار ہوتی ہیں، جو کہ وائلنگ اسمبلی کو اضافی وزن بھی دیتی ہیں۔

سرد کرنے کا طریقہ عام طور پر بڑے وزن کے فرق کی اہم وجہ ہے، جو براہ راست سائٹ کے استعمال اور لاگسٹکس کی منصوبہ بندی کو متاثر کرتا ہے۔ تین فیز ٹرانسفارمر تھری فیز آئل انمرسد ٹرانسفارمرز

آئل انمرسد تھری فیز ٹرانسفارمرز : 85% باہر کے صنعتی منصوبوں میں عام طور پر استعمال ہوتے ہیں، جو حرارت کے اخراج اور عزل کے لیے عزل کرنے والے معدنی تیل پر انحصار کرتے ہیں۔ یہ ٹرانسفارمرز سینکڑوں لیٹر ٹرانسفارمر آئل سے بھرے ہوتے ہیں اور موٹے سٹیل کے ٹینک، ریڈی ایٹرز اور کنسرویٹرز سے لیس ہوتے ہیں، جس کی وجہ سے یہ بوجھل اور بھاری ہوتے ہیں۔ صرف آئل کا وزن کل وزن کا 10% تا 20% ہوتا ہے، جو زیادہ لوڈ کے ساتھ باہر کے آپریشن کے لیے مستقل حرارت کے اخراج کو یقینی بناتا ہے۔

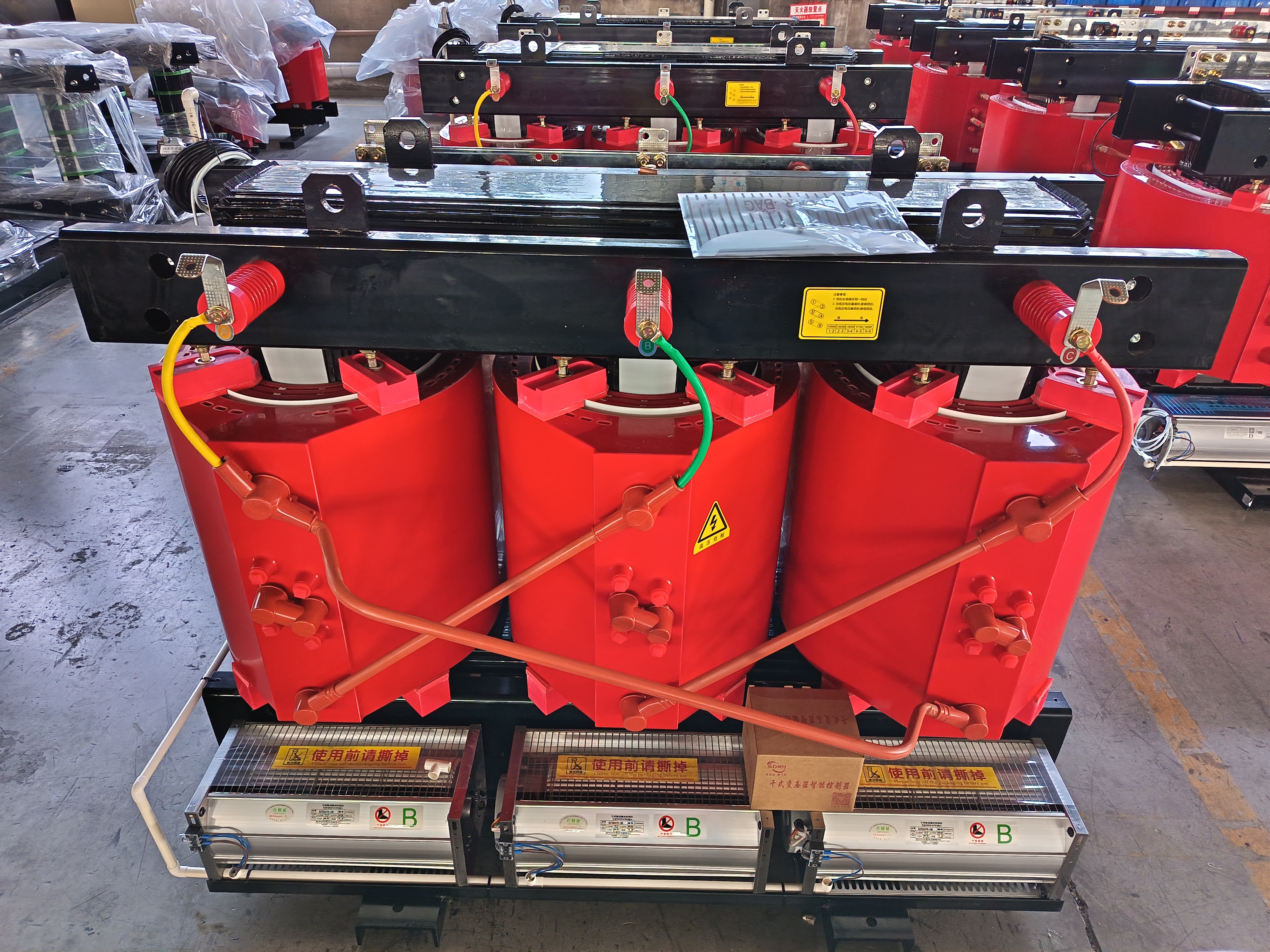

ڈرائی ٹائپ تھری فیز ٹرانسفارمرز : مکمل طور پر آئل سے پاک، یہ ٹرانسفارمرز ایپوکس ریزن عزل اور ہوا کے ذریعے سرد کرنے کا استعمال کرتے ہیں۔ بھاری آئل اور سٹیل کے ٹینک کی ساخت کے بغیر، ڈرائی ٹائپ ماڈلز ایک ہی صلاحیت کے آئل انمرسد ٹرانسفارمرز کے مقابلے میں 30% تا 40% ہلکے ہوتے ہیں۔ ان کے ہلکے وزن اور آگ بجھانے کے فوائد کی وجہ سے یہ اندر کے تجارتی اور فیکٹری کے مندرجات کے لیے مثالی ہیں۔

ولٹیج کلاس کا اثر بہت زیادہ ہوتا ہے تین فیز ٹرانسفارمر کا وزن معیاری 10kV/0.4kV تقسیم ٹرانسفارمرز کی عزل کی ساخت سادہ ہوتی ہے اور وزن معتدل ہوتا ہے۔ اس کے برعکس، 35kV، 110kV بلند ولٹیج تھری فیز ٹرانسفارمرز کو بلند ولٹیج کے ٹوٹ جانے اور فلیش اوور کو روکنے کے لیے مضبوط عزل نظام، موٹی عزل والی سلیوں اور لمبی کریپیج ساخت کی ضرورت ہوتی ہے۔

ان بہتر شدہ حفاظتی ایکسیسوریز کی وجہ سے وزن قابلِ ذکر طور پر بڑھ جاتا ہے، جس کا مطلب ہے کہ ایک بلند ولٹیج تھری فیز ٹرانسفارمر ایک کم ولٹیج ماڈل سے کہیں زیادہ بھاری ہوتا ہے، حتیٰ کہ اگر دونوں کی kVA صلاحیت ایک جیسی ہو۔

صنعتی تھری فیز ٹرانسفارمرز نقل و حمل کے دباؤ اور باہر کے سخت ماحول کا مقابلہ کرنے کے لیے موٹے ضدِ جَرَاب کاربن سٹیل کے شیلز، مضبوط ماؤنٹنگ بریکٹس اور اُٹھانے کے لیے لوگز استعمال کرتے ہیں۔ جبری کولنگ کی ترتیبات (فنز، آئل پمپس) اور اختیاری ایکسیسوریز جیسے OLTC ٹیپ چینجرز، درجہ حرارت کے مانیٹرز اور دباؤ ریلیف والوز کی وجہ سے کل وزن میں مزید اضافہ ہوتا ہے۔

عوامل کو جاننا جو اثر انداز ہوتے ہیں تین فیز ٹرانسفارمر کا وزن آپ کو شپنگ کے اخراجات کا حساب لگانے، مناسب اُٹھانے والے آلات کا انتخاب کرنے اور معیاری سب اسٹیشن کی بنیادوں کی تیاری میں مدد فراہم کرتا ہے۔ یہ آپ کو مصنوعات کی مختلف ترتیبات کو جلدی سے پہچاننے، تانبے کی وائنڈنگ اور الومینیم کی وائنڈنگ میں فرق کرنے، اور بلند کارکردگی والے ماڈلز اور معیاری ماڈلز کو الگ کرنے میں بھی مدد دیتا ہے، تاکہ غلط انتخاب سے بچا جا سکے۔

خلاصہ میں، تین فیز ٹرانسفارمر کا وزن اس کا تعین پانچ بنیادی عوامل پر ہوتا ہے: سلیکون سٹیل کور کی ساخت، وائنڈنگ کا مواد، ٹھنڈا کرنے کا طریقہ، وولٹیج عزل کی درجہ بندی، اور اضافی سازوسامان۔ kVA صلاحیت صرف ایک حوالہ اشاریہ ہے۔ ان عوامل کو سمجھنا آپ کو مناسب تھری فیز ٹرانسفارمرز کا انتخاب کرنے اور منصوبہ کی انسٹالیشن اور لاگسٹکس کے اخراجات کو مؤثر طریقے سے کنٹرول کرنے میں مدد دیتا ہے۔
