او این اے این بمقابلہ او این اے ایف: تیل میں ڈوبے ٹرانسفارمر کے ٹھنڈا کرنے کے نظاموں کی مکمل رہنمائی

اپنے تیل میں مرجانہ تبدیل کنندہ کے لیے صحیح ٹھنڈا کرنے کا نظام منتخب کرنا ایک اہم فیصلہ ہے جو عملکرد، عمر اور آپریشنل اخراجات پر اثر انداز ہوتا ہے۔ یہ رہنمائی دو سب سے عام ٹھنڈا کرنے کے طریقوں — اونان (تیل قدرتی، ہوا قدرتی) اور اوناف (تیل قدرتی، ہوا جبری) — کا جامع موازنہ فراہم کرتی ہے تاکہ آپ آگاہانہ فیصلہ کر سکیں۔

1. کیوں تیل میں مرجانے والے تبدیل کنندگان ٹھنڈا کرنے کی ضرورت ہوتی ہے

ٹرانسفارمر بجلی کے طاقت کے نظاموں کے کام کرنے والے حصے ہیں، جو موثر طریقے سے منتقلی اور تقسیم کو یقینی بنانے کے لیے وولٹیج کی سطح کو تبدیل کرتے ہیں۔ تاہم، یہ عمل سو فیصد موثر نہیں ہوتا۔ آپریشن کے دوران، مرکزی نقصانات (بے بوجھ نقصانات) اور تانبے کے نقصانات (بار کے نقصانات) قابلِ توجہ حرارت پیدا کرتے ہیں۔

یہ حرارت صرف ایک جانبی نتیجہ نہیں ہے — بلکہ یہ ٹرانسفارمر کی عمر کو محدود کرنے والی اہم ترین وجہ ہے۔ ٹرانسفارمر کا اندرونی عزل نظام، جو عام طور پر تیل سے مشبع سیلولوز کاغذ سے بنایا جاتا ہے، زیادہ درجہ حرارت پر تیزی سے خراب ہوتا ہے۔ عام قاعدہ کے مطابق، گرم مقام کی درجہ حرارت میں 6° سی کے اضافے کے ساتھ عزل کی عمر کا تناسب دوگنا ہو جاتا ہے ۔ شدید حرارت کے نتائج یہ ہو سکتے ہیں:

• عزل کی تیزی سے عمر بڑھنے اور خدماتی عمر میں کمی
• کیچو اور ایسڈز کا تشکیل پانے جو تیل کی معیار کو خراب کرتے ہیں
• وائنڈنگ کے گرم مقامات اور مقامی زیادہ گرمی کے خطرے میں اضافہ
• ممکنہ تباہ کن خرابی، جو بجلی کے انقطاع اور معاشی نقصان کا باعث بنتی ہے

موثر حرارتی انتظام برائے محفوظ آپریٹنگ درجہ حرارت کو برقرار رکھنے، قابل اعتماد عمل کو یقینی بنانے، اور پاور ٹرانسفارمرز کی متوقع 25 تا 30 سالہ عمر حاصل کرنے کے لیے ضروری ہے۔

2. او این این کولنگ طریقہ — تیل قدرتی، ہوا قدرتی

اونان (تیل قدرتی، ہوا قدرتی) یہ تقسیم اور چھوٹے پاور ٹرانسفارمرز کے لیے سب سے سادہ اور سب سے زیادہ استعمال ہونے والا کولنگ طریقہ ہے۔ یہ بالکل غیر فعال حرارتی منتقلی پر انحصار کرتا ہے — کوئی پنکھے، پمپ یا حرکت پذیر اجزاء کی ضرورت نہیں ہوتی۔

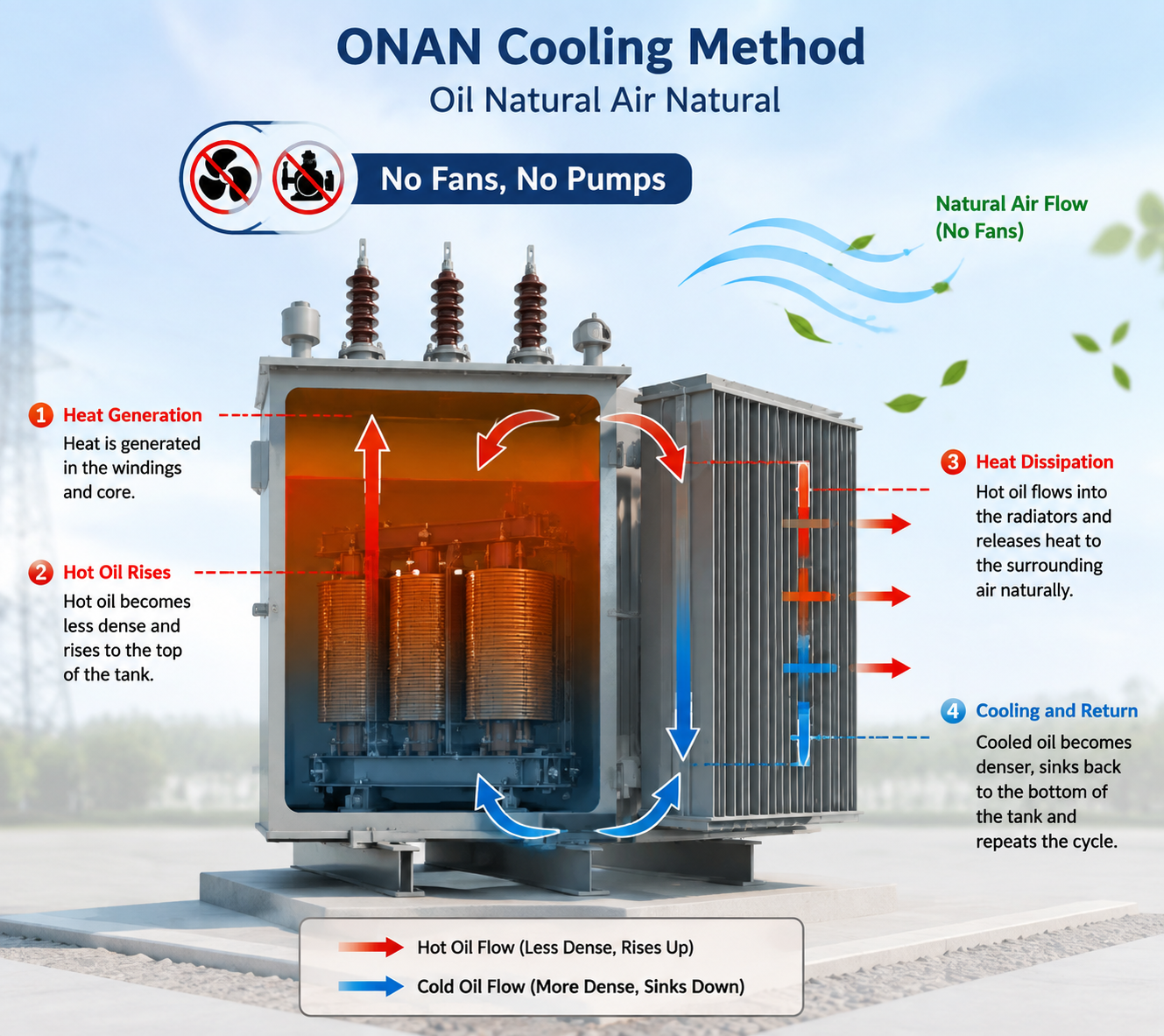

2.1 او این این کولنگ کا طریقہ کار

کولنگ سائیکل مندرجہ ذیل کے ذریعے حرکت میں لایا جاتا ہے: قدرتی کن ویکشن (تھرمو سیفون اثر) :

1. حرارت کی پیداوار: آپریشن کے دوران وائنڈنگز اور کور حرارت پیدا کرتے ہیں۔
2. تیل کا اوپر اُٹھنا: گرم تیل کی کثافت کم ہو جاتی ہے اور ٹینک کے اوپری حصے کی طرف اُٹھ جاتا ہے۔
3. گرمی کا اخراج: گرم تیل خارجی ریڈی ایٹرز (یا ٹھنڈا کرنے والی ٹیوبوں) میں داخل ہوتا ہے، جہاں وہ ریڈی ایٹر کی دیواروں کے ذریعے اپنی حرارت گردش کرنے والی ہوا کو منتقل کرتا ہے۔
4. ٹھنڈا کرنا اور واپسی: ٹھنڈا ہونے کے بعد تیل کی کثافت بڑھ جاتی ہے، جس کی وجہ سے وہ ٹینک کے نچلے حصے میں واپس آ جاتا ہے اور یہ عمل دوبارہ شروع ہو جاتا ہے۔

یہ طریقہ مکمل طور پر بالائیت کی وجہ سے چلتا ہے اور اس میں ٹھنڈا کرنے کے لیے کسی بیرونی توانائی کی ضرورت نہیں ہوتی۔

2.2 ONAN ٹھنڈا کرنے کے فوائد

• کوئی متحرک اجزاء نہیں: کوئی پنکھے یا پمپ نہ ہونے کی وجہ سے مکینیکل خرابی کا خطرہ تقریباً صفر ہوتا ہے۔ اس کا مطلب ہے سب سے زیادہ قابل اعتماد نظام اور سب سے لمبے وقفے کے بعد دیکھ بھال کی ضرورت۔
• خاموش کارکردگی: بلا فان نوائس کے ساتھ، او این اے این ٹرانسفارمرز رہائشی علاقوں، ہسپتالوں اور آواز کے حوالے سے حساس انسٹالیشنز کے لیے موزوں ہیں۔ شور کی سطح عام طور پر ≤55 ڈی بی ہوتی ہے۔
• کم ترین کل مالکیت کا قیمت: کوئی معاون بجلی کی خوراک نہیں، کم سے کم دیکھ بھال (سالانہ تیل کا ٹیسٹ)، اور جبری ٹھنڈا کرنے کے نظام کے مقابلے میں کم ابتدائی سرمایہ کا قیمت۔
• ثابت شدہ قابلیت: اس ٹیکنالوجی کا سروس کا تجربہ ایک صدی سے زیادہ کا ہے اور اسے اچھی طرح سے سمجھا جاتا ہے۔

2.3 او این اے این ٹھنڈا کرنے کے نقص

• محدود ٹھنڈا کرنے کی صلاحیت: منفعل ٹھنڈا کرنے کی موثریت کم ہوتی ہے، جس کی وجہ سے او این اے این ٹرانسفارمرز بہت بڑے ٹرانسفارمرز کے لیے مناسب نہیں ہوتے۔ عملی صلاحیت کی حدیں عام طور پر 25–30 ایم وی اے تک ہوتی ہیں۔
• گرم آب و ہوا میں کمزور کارکردگی: محیطی درجہ حرارت 30°C سے زیادہ ہونے پر، او این اے این ٹرانسفارمرز کو زیادہ گرم ہونے سے بچانے کے لیے 20–30% تک کم کردہ صلاحیت (کیپیسٹی کم کرنا) کی ضرورت ہو سکتی ہے۔
• بڑا جسمانی سائز: کسی مخصوص ایم وی اے درجہ کو حاصل کرنے کے لیے، آن این ٹرانسفارمرز کو جبری طور پر ٹھنڈا کردہ ڈیزائنز کے مقابلے میں بڑے ریڈی ایٹرز کی ضرورت ہوتی ہے، جس کے لیے زیادہ انسٹالیشن کی جگہ کی ضرورت ہوتی ہے۔

2.4 آن این ٹھنڈا کرنے کے لیے عام طور پر استعمال ہونے والی تطبیقات

• 30 ایم وی اے تک کے تقسیم ٹرانسفارمرز
• دیہی ذیلی اسٹیشنز اور رہائشی علاقوں جہاں آواز کا معاملہ اہم ہو
• مستقل اور قابل پیش گوئی لوڈ کے ساتھ بنیادی لوڈ کی تطبیقات
• جہاں نگہداشت کے لیے کم عملہ دستیاب ہو

3. او این اے ایف ٹھنڈا کرنے کا طریقہ — تیل قدرتی، ہوا جبری

اوناف (تیل قدرتی، ہوا جبری) آن این کے اصول پر مبنی ہے، لیکن اس میں ریڈی ایٹرز پر بجلی کے پنکھوں کا اضافہ کیا جاتا ہے۔ تیل اب بھی حرارتی بہاؤ کے ذریعے قدرتی طور پر گھومتا ہے، لیکن جبری ہوا کا بہاؤ پنکھوں سے تھرمل ڈسپیشن کو نمایاں طور پر بہتر بناتا ہے۔

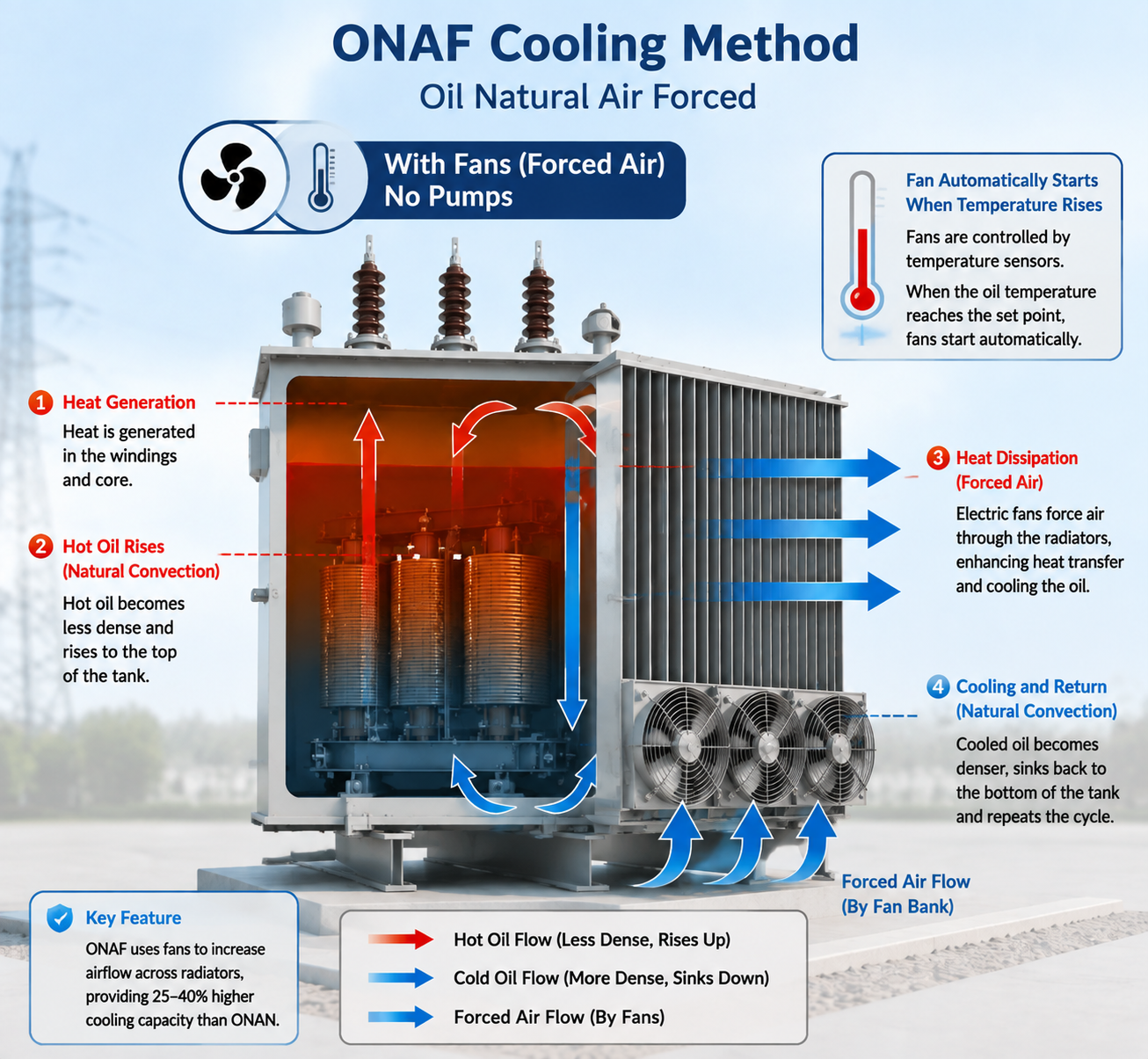

3.1 آؤناف ٹھنڈا کرنے کا طریقہ کار

5. قدرتی تیل کا سرکولیشن: آؤنین کی طرح، گرم تیل تھرمو سفون اثر کے ذریعے وائنڈنگز سے ریڈی ایٹرز کی طرف اوپر کی طرف بڑھتا ہے۔
6. جبری ہوا کا ٹھنڈا کرنا: ریڈی ایٹر بینکس پر لگے ہوئے بجلی کے پنکھوں کے ذریعے ریڈی ایٹر کی سطح پر ہوا کو پھینکا جاتا ہے، جس سے حرارت منتقل کرنے کا کوائفیشینٹ اور ٹھنڈا کرنے کی شرح کو کافی حد تک بڑھایا جاتا ہے۔
7. خودکار کنٹرول: عام طور پر، فینز کو لوڈ اور اندرونی درجہ حرارت میں اضافے کے وقت درجہ حرارت کے سینسرز کے ذریعے فعال کیا جاتا ہے۔ جب ٹھنڈا کرنا ضروری نہیں رہتا ہے تو وہ بند ہو جاتے ہیں، جس سے توانائی کا موثر استعمال ہوتا ہے۔

یہ ایک نصف فعال ٹھنڈا کرنے کا نظام جو اضافی حرارتی صلاحیت فراہم کرتا ہے بغیر تیل کے پمپوں کے استعمال کے۔

3.2 آؤناف ٹھنڈا کرنے کے فوائد

• بردی ٹھنڈک کی صلاحیت میں اضافہ: ONAF فراہم کرتا ہے oNAN کے مقابلے میں 25–40% اضافی بردی ٹھنڈک کی صلاحیت جس سے ٹرانسفارمر درجہ حرارت کی حد سے تجاوز کیے بغیر زیادہ لوڈ سنبھال سکتا ہے۔
• دوہری درجہ بندی کی لچک: زیادہ تر طاقت کے ٹرانسفارمرز کو دوہری درجہ بندی (مثال کے طور پر، 40/50 MVA ONAN/ONAF) کے ساتھ مخصوص کیا جاتا ہے۔ وہ بنیادی لوڈ پر خاموش، کم رفتار رکھوالی والے ONAN موڈ میں کام کرتے ہیں اور اعلیٰ طلب کے دوران خود بخود ONAF موڈ میں منتقل ہو جاتے ہیں۔
• گنجائش میں اضافہ: گنجائش میں اضافہ ٹرانسفارمر کے سائز پر منحصر ہوتا ہے:
  • 2500 kVA سے کم: ONAF کے تحت تقریباً 15% اضافہ
  • 2500–10,000 kVA: تقریباً 25% اضافہ
  • 10,000 kVA سے زیادہ: تکنیکی طور پر ONAF1 کے تحت 33 فیصد تک اضافی طاقت، یا دوسرے پنکھے کے مرحلے کے ساتھ ONAF2 کے تحت 67 فیصد تک اضافی طاقت
• متغیر لوڈ کے لیے کارآمد: دنیا بھر میں روزانہ یا موسمی بنیادوں پر لوڈ میں بڑے تبدیلیوں والے استعمال کے لیے مثالی۔

3.3 ONAF خردہ کے نقص

• اضافی دیکھ بھال: پنکھوں میں حرکت پذیر اجزاء (بیئرنگز، موٹرز) ہوتے ہیں جن کی دورانِ وقت معائنہ اور تبدیلی کی ضرورت ہوتی ہے (عام طور پر 7 سے 10 سال بعد)۔
• زیادہ عاملی لاگت: پنکھے کے چلنے سے معاون بجلی کا استعمال ہوتا ہے (~1 تا 3 kW/h) اور صرف ONAN کے مقابلے میں آپریشنل اخراجات میں اضافہ ہوتا ہے۔
• آواز کا انعقاد: پنکھے 55 تا 65 dB(A) کی حد میں آواز پیدا کرتے ہیں۔ صنعتی ماحول میں یہ قابلِ قبول ہے، لیکن شہری یا رہائشی علاقوں میں اس کی وجہ سے پریشانی ہو سکتی ہے۔
• بیرونی بجلی پر انحصار: پنکھوں کو چلانے کے لیے ایک قابل اعتماد معاون بجلی کی فراہمی کی ضرورت ہوتی ہے۔

اُوناف خردِ حرارت کے عام استعمالات

• درمیانے سے بڑے بجلی کے ٹرانسفارمر (30–100 ایم وی اے کے درجے میں)
• شہری علاقوں کے ذیلی مرکز اور صنعتی ادارے جن کے لوڈ متغیر ہوں
• دوہری درجہ بندی والی انسٹالیشن جن میں موسمی یا ضرورت کے مطابق صلاحیت میں اضافہ کی ضرورت ہو
• ایسے ٹرانسفارمر کے ڈیزائن جن میں جگہ کا خیال رکھنا ضروری ہو

اُونان بمقابلہ اُوناف — موازنہ جدول

5. اکثر پوچھے جانے والے سوالات (FAQ)

سوال 1: کیا تیل سے بھرے ہوئے ٹرانسفارمر میں ONAN اور ONAF دونوں درجے ہو سکتے ہیں؟ جی ہاں۔ اسے کہا جاتا ہے ڈول ریٹڈ ٹرانسفارمر اور یہ پاور ٹرانسفارمرز کے لیے بہت عام ہے۔ بنیادی ریٹنگ ONAN ہے۔ جب لوڈ بڑھتا ہے، تو فینز آن ہو جاتے ہیں تاکہ زیادہ ONAF ریٹنگ فراہم کی جا سکے (مثال کے طور پر، 40/50 MVA ONAN/ONAF)۔

سوال 2: ONAF، ONAN کے مقابلے میں کتنی اضافی صلاحیت فراہم کرتا ہے؟

اضافی صلاحیت سائز کے مطابق مختلف ہوتی ہے: چھوٹے ٹرانسفارمرز کے لیے زیادہ سے زیادہ 15 فیصد، درمیانے سائز کے یونٹس کے لیے 25 فیصد، اور بڑے ٹرانسفارمرز (10 MVA سے زیادہ) کے لیے 33 سے 67 فیصد۔

سوال 3: آئل ٹرانسفارمر کے لیے کون سا کولنگ طریقہ زیادہ قابل اعتماد ہے؟

ONAN زیادہ قابل اعتماد ہے کیونکہ اس میں کوئی حرکت پذیر اجزا نہیں ہوتے اور یہ مکینیکل خرابی کا شکار نہیں ہو سکتا۔ ONAF فینز شامل کرتا ہے جن کی دیکھ بھال کی ضرورت ہوتی ہے اور وہ خراب بھی ہو سکتے ہیں، حالانکہ انہیں آسانی سے تبدیل کیا جا سکتا ہے۔

سوال 4: ONAN یا ONAF میں سے کون سا سستا ہے؟

ONAN کی ابتدائی اور آپریشنل لاگت کم ہوتی ہے . آؤن اے ایف کا ابتدائی قیمت زیادہ ہوتا ہے (15–20 فیصد) اور طویل المدتی آپریشنل اخراجات بھی زیادہ ہوتے ہیں (فن کی بجلی، مرمت و دیکھ بھال)۔

سوال 5: میں آؤن این اور آؤن اے ایف کے درمیان کیسے انتخاب کروں؟

اپنے لوڈ کے پیٹرن، ماحولیاتی درجہ حرارت، شور کی پابندیوں، اور مرمت کی صلاحیتوں پر غور کریں۔ سرد آب و ہوا میں مستقل بنیادی لوڈ کے لیے آؤن این مثالی ہے۔ متغیر لوڈ کے لیے جو دور دور پر اعلیٰ صلاحیت کی ضرورت ہو، ڈیوال ریٹڈ آؤن این/آؤن اے ایف سب سے زیادہ لچکدار حل فراہم کرتا ہے۔

6. نتیجہ

آؤن این اور آؤن اے ایف کے درمیان انتخاب صرف ایک کولنگ کوڈ کے انتخاب تک محدود نہیں ہے — بلکہ یہ آپ کے ٹرانسفارمر کی کارکردگی، قابل اعتمادی، اور مجموعی مالکانہ اخراجات کو آپ کے خاص آپریشنل ماحول کے لیے بہترین انداز میں موافقت دینے کا معاملہ ہے۔ چاہے آپ رہائشی استعمال کے لیے خاموش، بغیر مرمت کے سادہ آؤن این کی ضرورت رکھتے ہوں یا ڈیوال ریٹڈ آؤن این/آؤن اے ایف ڈیزائن کی لچکدار اعلیٰ لوڈ کی صلاحیت کی، صحیح انجینئرنگ شراکت دار کا ہونا نہایت ضروری ہے۔

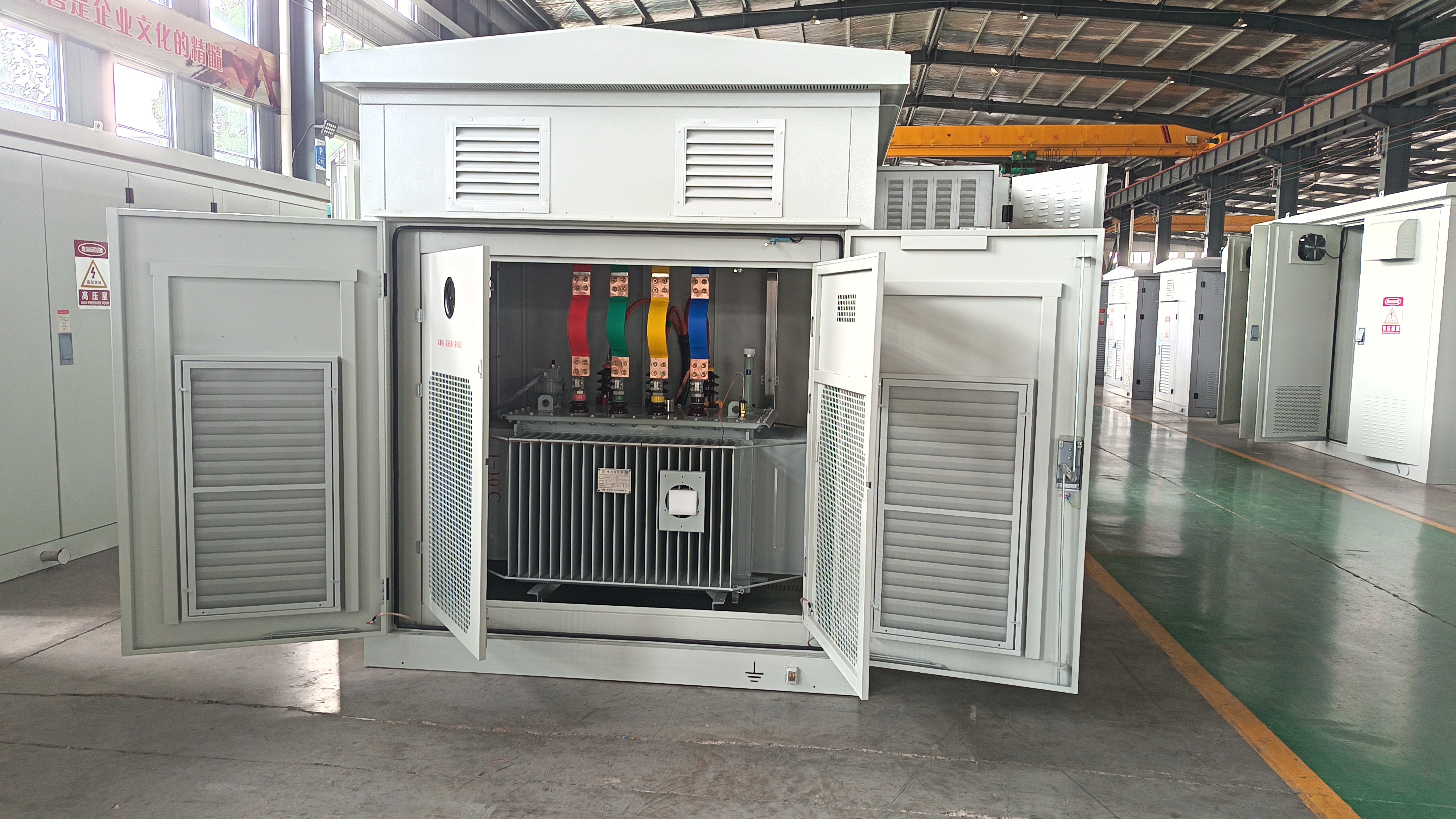

ان منصوبوں کے لیے جن میں قابل اعتماد تیل سے بھرے ہوئے ٹرانسفارمرز کی ضرورت ہوتی ہے، جیانگسو یونیٹا الیکٹرک ایکویپمنٹ کمپنی لمیٹڈ (JSZONMA) وہ ٹرانسفارمر حل فراہم کرتی ہے جو خاص وولٹیج لیولز، صلاحیت کی ضروریات، آپریٹنگ ماحول اور کولنگ کی ضروریات کے مطابق ڈیزائن کیے گئے ہیں۔

JSZONMA کے ساتھ کام کرنے کی وجہ؟

• انٹیگریٹڈ تیاری کی صلاحیت: 46,600 مربع میٹر سے زیادہ فیکٹری کے رقبے اور ٹرانسفارمرز اور سوئچ گیئر کی اندرونی تیاری کی صلاحیتوں کے ساتھ، JSZONMA ڈیزائن اور تیاری سے لے کر ٹیسٹنگ اور ترسیل تک مکمل ٹرانسفارمر حل فراہم کرتی ہے۔
• معیار کنٹرول اور سرٹیفیکیشن: JSZONMA کے مصنوعات بین الاقوامی اور صنعتی معیار کی ضروریات کے مطابق ہیں، جن کے سرٹیفیکیشنز میں سی سی سی، آئی ایس او 9001 اور آئی ایس او 14001 شامل ہیں۔ ٹرانسفارمر مصنوعات کو چائنیز اسٹیٹ گرڈ کارپوریشن کی طرف سے تصدیق شدہ ٹائپ ٹیسٹ سرٹیفیکیشن بھی حاصل ہے۔
• اسنجنئری اور تحقیق و ترقی کی حمایت: جے ایس زون مہا مختلف جامعات اور تحقیقی اداروں، بشمول چائنہ یونیورسٹی آف پیٹرولیم اور چائنہ یونیورسٹی آف مائننگ اینڈ ٹیکنالوجی کے ساتھ مل کر ٹرانسفارمر کی ڈیزائن، کارکردگی اور درجہ بندی کے استعمال میں بہتری لانے کے لیے کام کرتا ہے۔
• بجلی کے مختلف استعمالات میں تجربہ: جے ایس زون مہا بجلی کے مختلف منصوبوں کے لیے ٹرانسفارمر کا سامان فراہم کر چکا ہے، جس میں بجلی کی فراہمی، صنعتی سہولیات اور تجدید پذیر توانائی کے نظام جیسے استعمالات شامل ہیں۔
• مختلف منصوبوں کے لیے مخصوص بنانا: فوٹو وولٹائک بوسٹر اسٹیشنز اور مخصوص ٹرانسفارمر حلز میں اپنے تجربے کی بنیاد پر، جے ایس زون مہا مختلف لوڈ کی شرائط، نصب کرنے کے ماحول اور فنی خصوصیات کے مطابق مصنوعات فراہم کر سکتا ہے۔

اگر آپ تیل سے بھرے ہوئے ٹرانسفارمر کے ٹھنڈا کرنے کے نظام کا انتخاب کر رہے ہیں یا ایک نئے ٹرانسفارمر منصوبے کی منصوبہ بندی کر رہے ہیں، تو جے ایس زون مہا کی انجینئرنگ ٹیم آپ کی درجہ بندی، ٹھنڈا کرنے کے طریقے، کام کرنے کی حالتوں اور قابل اعتماد ہونے کی توقعات سمیت درجہ بندی کی ضروریات کی بنیاد پر مناسب حل کا جائزہ لینے میں مدد کر سکتی ہے۔
