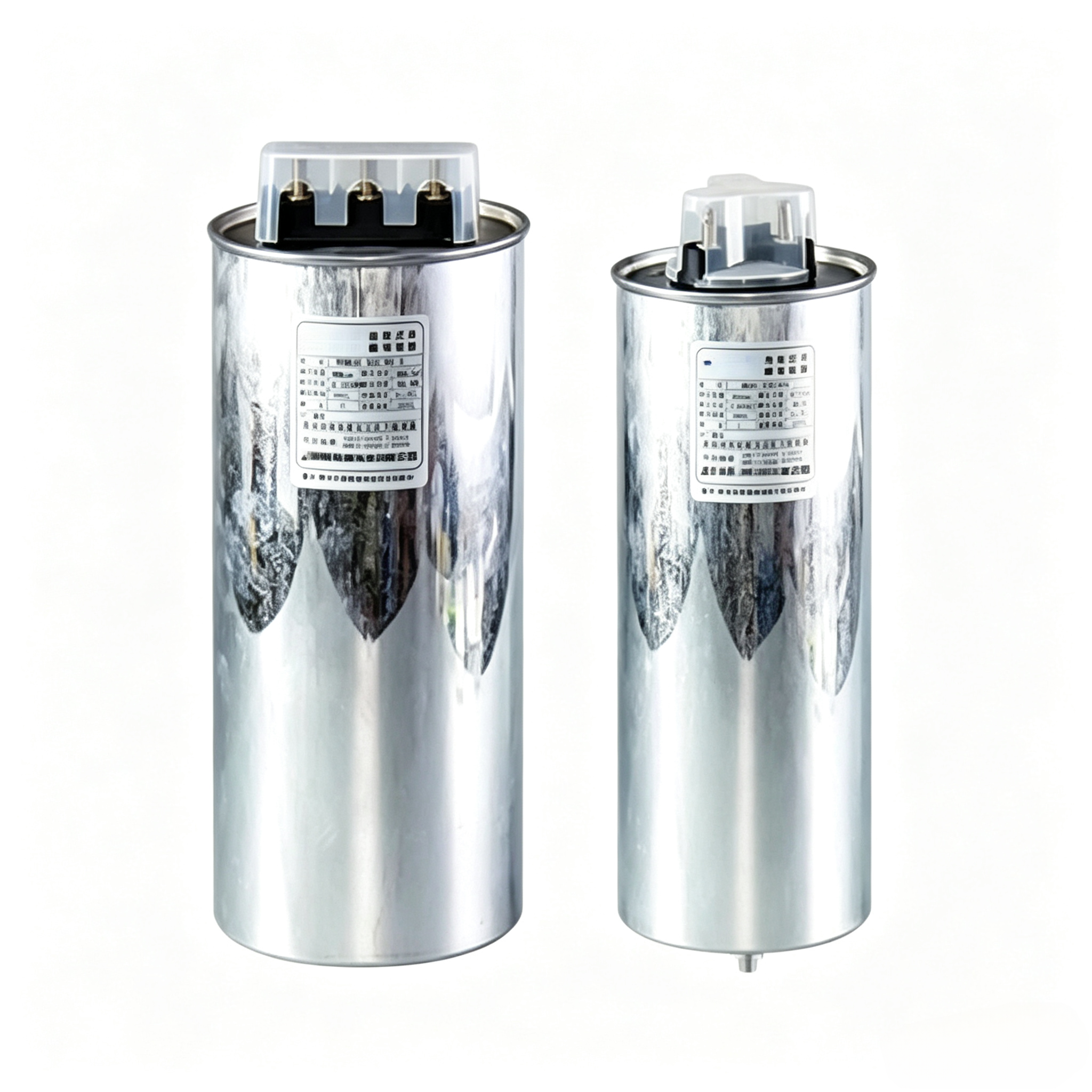

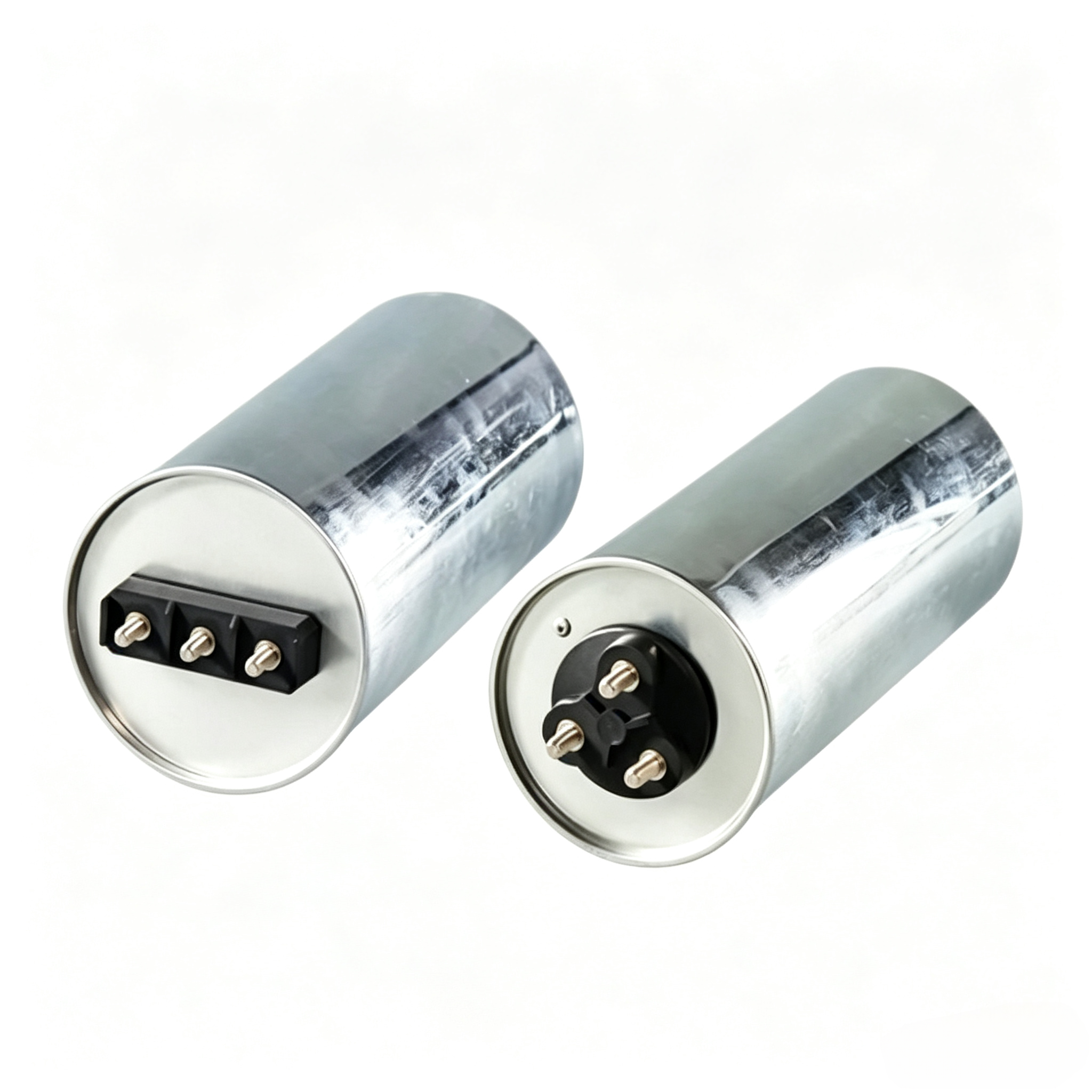

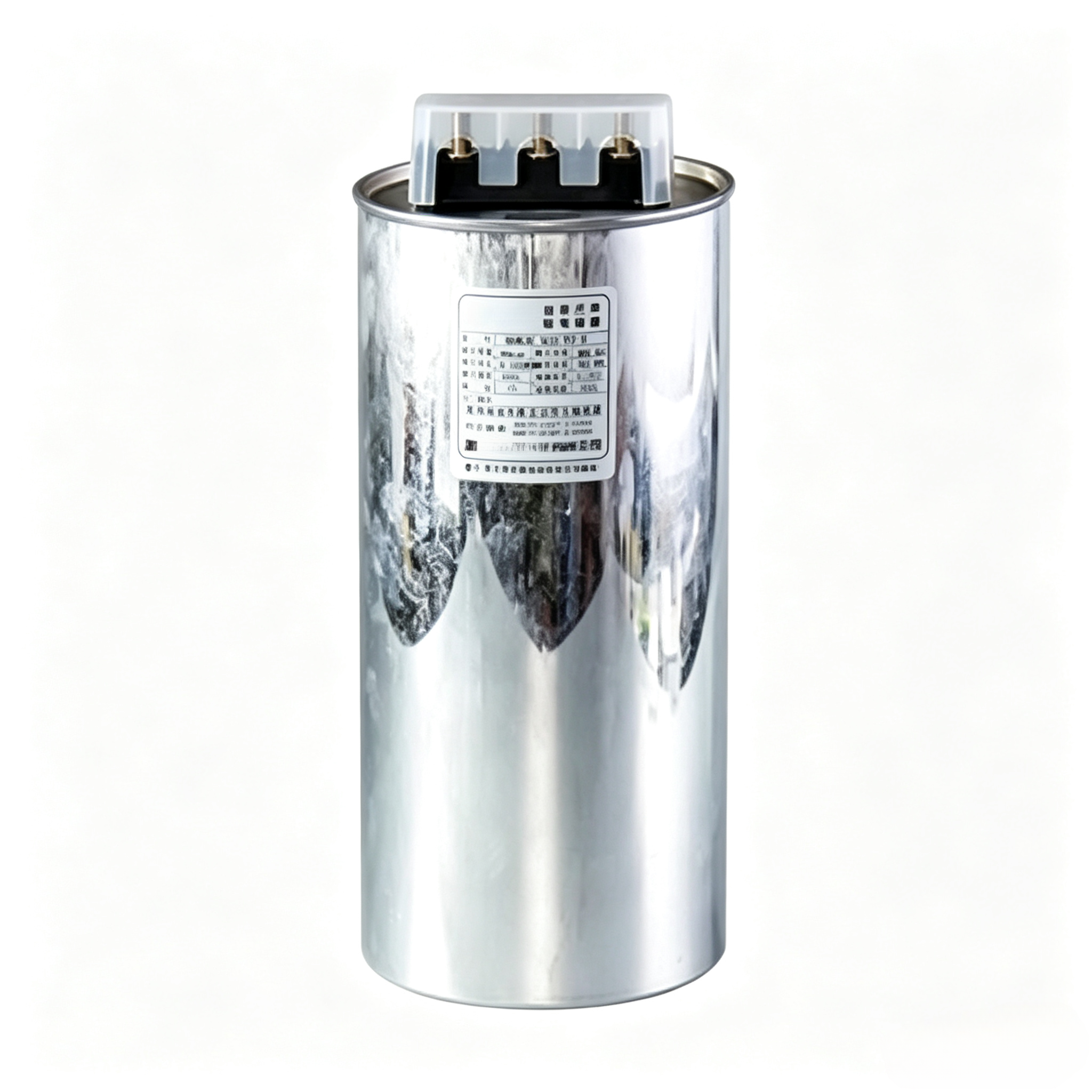

خازن شنت ولتاژپایین استوانه‌ای خودترمیم‌شوندهٔ بی‌جی‌ام‌جی

خلاصه ی محصول

خازن‌های استوانه‌ای خودترمیم‌شونده با ولتاژ پایین BGMJ برای اصلاح ضریب توان در سیستم‌های برق با ولتاژ پایین ۵۰/۶۰ هرتز به کار می‌روند و برای جبران‌سازی خودکار محلی و متمرکز مناسب‌اند. این خازن‌ها اتلاف راکتیو را کاهش داده و کیفیت ولتاژ را بهینه می‌سازند و محصولی مصرف‌کننده انرژی است که توسط کشور توصیه شده است. این محصول مطابق با استانداردهای GB/T 12747 و IEC 60831-1/2 است.

پارامترهای فنی اصلی

ولتاژ نامی ولتاژ نامی: ۰٫۲۳ تا ۱٫۱۴ کیلوولت

ظرفیت نامی توان راکتیو نامی: ۱ تا ۶۰ کیلووار

فرکانس نامی فرکانس نامی: ۵۰ هرتز یا ۶۰ هرتز

تحمل ظرفیت تغییرات مجاز ولتاژ: منفی ۳ تا مثبت ۵ درصد

تلفات توان فعال تلفات توان: حداکثر ۱٫۲ وات بر کیلووار

مقاومت ولتاژی بین قطب‌ها ۲٫۱۵ برابر Un به مدت ۵ ثانیه

حداکثر ولتاژ اضافی مجاز ۱٫۱ برابر Un

بیشترین جریان عبوری مجاز : ۱٫۳In تخلیه خودبه‌خود

ویژگی : ولتاژ باقی‌مانده باید در عرض ۳ دقیقه پس از قطع تغذیه خازن، از √2Un به زیر ۵۰ ولت کاهش یابد.

استانداردهای انطباق‌پذیر : GB/T 12747، IEC 60831

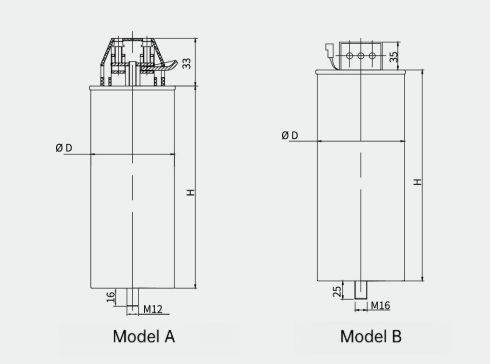

پارامترهای فنی

نقشهٔ اتصالات سیم‌کشی

شرایط خدمت

محافظت قفل‌کنندهٔ بستن مجدد: پس از قطع خازن، تأمین مجدد انرژی تنها زمانی مجاز است که ولتاژ باقی‌مانده به ۱۰ درصد ولتاژ نامی کاهش یابد. زمان تخلیهٔ عادی تقریباً ۲۰۰ ثانیه است. بنابراین کنترل‌کننده دارای تایمر قفل‌کنندهٔ بستن مجدد برای جلوگیری از روشن‌شدن زودهنگام است.

الزام تخلیهٔ سریع: در صورت استفاده از کنترل‌کنندهٔ معمولی، دستگاه تخلیهٔ سریع اضافی لازم است. این الزام در صورت به‌کارگیری کلیدهای بستن هم‌پتانسیل اعمال نمی‌شود.

ارتفاع: برای نصب در ارتفاعات تا ۲۰۰۰ متر مناسب است.

دماي محیط: ۲۵- درجهٔ سانتی‌گراد تا ۵۰+ درجهٔ سانتی‌گراد، میانگین دمای ۲۴ ساعته: ≤ ۴۰+ درجهٔ سانتی‌گراد، میانگین دمای سالانه: ≤ ۳۰+ درجهٔ سانتی‌گراد

نیازهای تهویه: خازن‌ها باید در محیطی با تهویه مناسب کار کنند. نصب و بهره‌برداری از آن‌ها در فضاهای دربسته یا با تهویه ضعیف ممنوع است.
