Klíčové vlastnosti

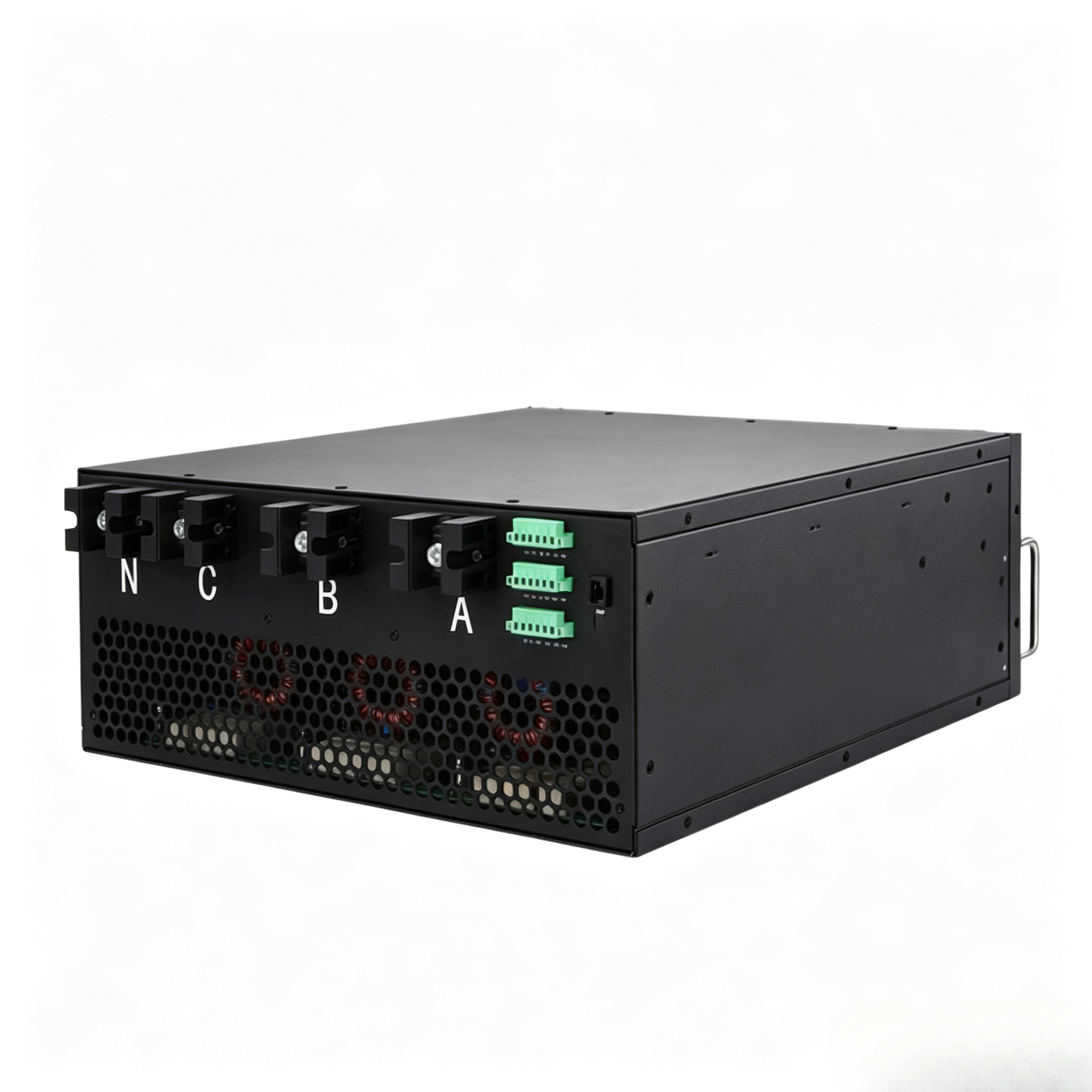

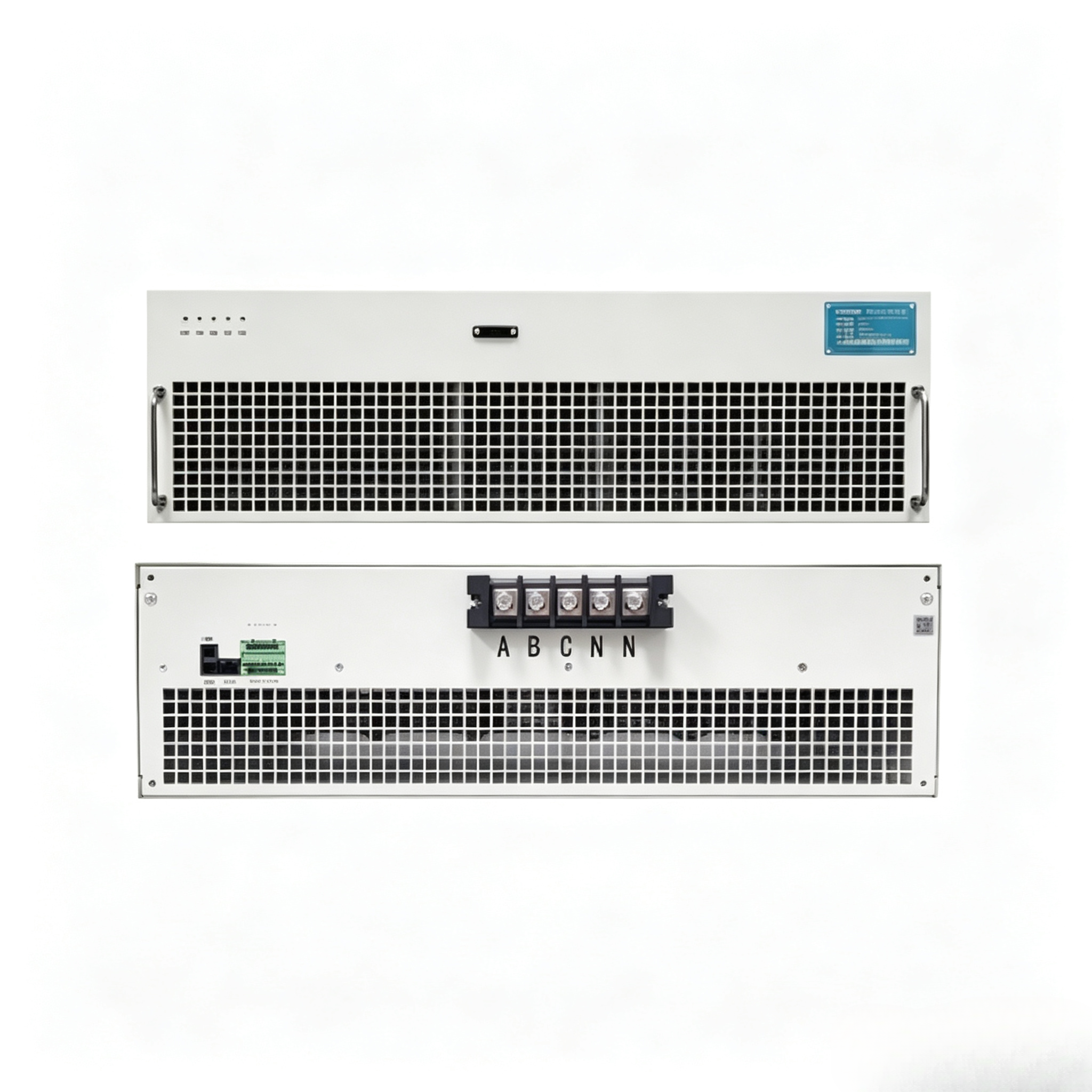

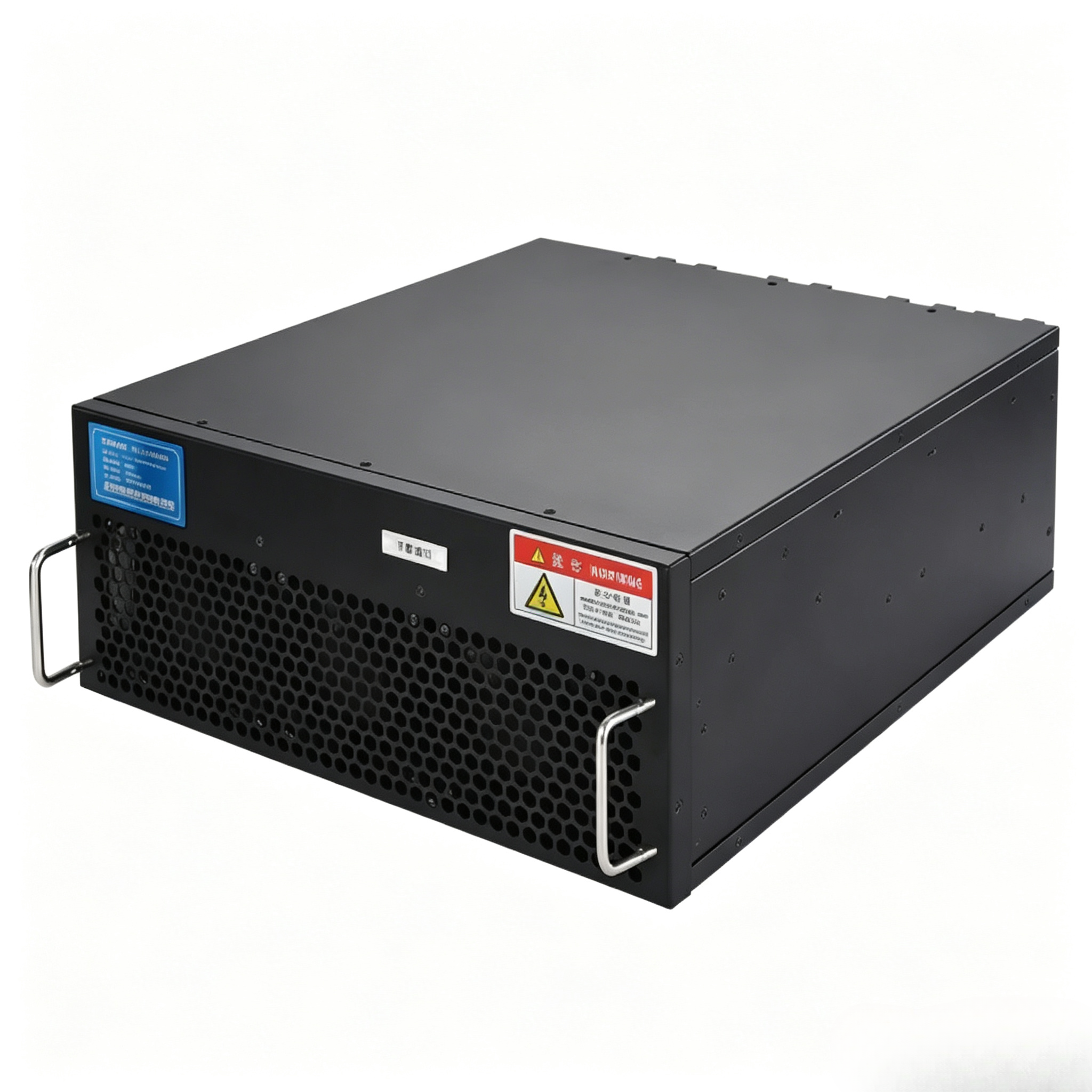

Přehled produktu
APF/SVG sbírá proudové signály v reálném čase prostřednictvím externích proudových transformátorů (CT) a předává je obvodu pro úpravu signálů, který zpracované signály dále předává řídicímu zařízení. Řídicí zařízení rozkládá naměřené proudy, aby extrahovalo harmonické složky každého řádu, jalové proudy a nevyvážené proudy ve všech třech fázích. Porovnává sbírané proudové složky, které mají být kompenzovány, s kompenzačními proudy již vydanými APF/SVG, čímž získává odchylku. Tato odchylka je jako signál reálného času předána řídicímu obvodu, který spouští měnič IGBT k injekci kompenzačního proudu do elektrické sítě. Tímto způsobem je realizováno uzavřené řízení a dosaženo kompenzační funkce.
Technické parametry
KATEGORIE |
Položka |
Indikátory |
Vstup |
Provozní napětí |
400 V (−20 % až +20 %); 690 V (−20 % až +20 %) |
Četnost provozu |
50 Hz (−10 % až +10 %) |
|
Proudový transformátor |
1000:5 až 10000:5 |
|
Funkce |
Kompenzace harmonických složek |
SVG: 2. až 13. harmonická (50 % jmenovitého proudu) APF: 2. až 50. harmonická |
Účinnost filtrace harmonických složek |
≥90 %, ≥85 % v rámci kapacity zařízení (poměr zkreslení zátěžového proudu ≥20 %); ≥70 % (poměr zkreslení zátěžového proudu <20 %) |
|
Kompenzace jalového výkonu |
nastavitelné od –1 do +1 (v rámci kapacity zařízení) |
|
vyrovnaní nesymetrie ve třífázové síti |
plné kompenzování 100% nesymetrie (model 690 V nemá funkci vyrovnání nesymetrie ve třífázové síti) |
|
Komunikační protokol |
Komunikační režim |
RS485, protokol Modbus |
Komunikační rozhraní |
RS485 |
|
Software pro nadřazený počítač |
Dostupné; všechny parametry lze nastavit prostřednictvím nadřazeného počítače |
|
Upozornění na poruchu |
Dostupné; až 500 záznamů o chybových hlášeních |
|
Monitorování |
Podporováno nezávislé sledování modulů / centrální sledování celé jednotky |
|
Technické údaje |
Celkový čas odezvy |
≤10 ms |
Činný výkonový ztrátový výkon |
≤2.5% |
|
Způsob chlazení |
Inteligentní vzduchové chlazení |
|
Hladina hluku |
≤60 dB |
|
Ochranné funkce |
Přepětí, podpětí, přehřátí, přetížení, zkrat a více než 20 dalších typů ochrany |
|
Poloha instalace proudového transformátoru (CT) |
Strana zátěže / strana sítě – volitelné |
|

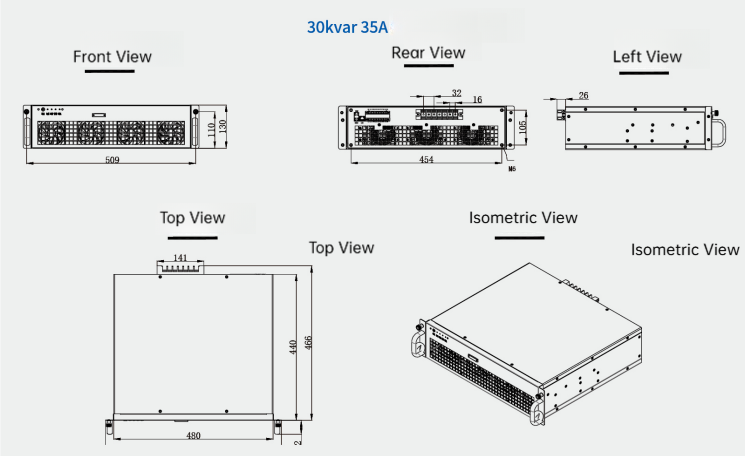

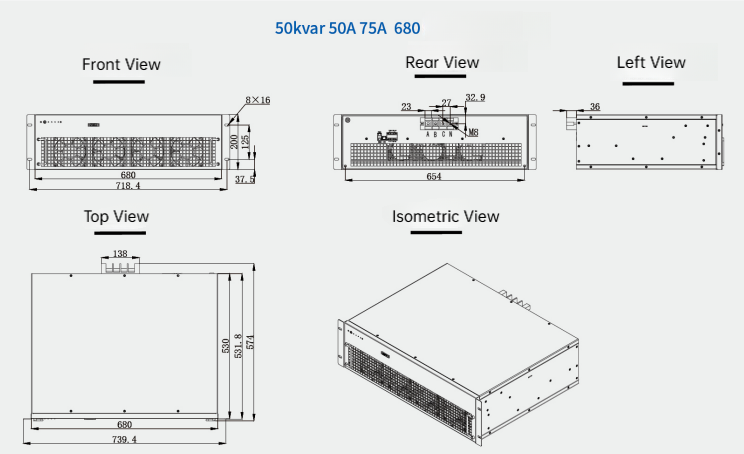

Mechanické parametry |
Rozměry skříně pro montáž na zeď |
Stejné jako rozměry modulu pro typ s montáží na zeď |
Hmotnost modulu |
13 kg (35 A/30 kvar); 24 kg (75 A/50 kvar); 8 kg (100 A/150 A/100 kvar); 45 kg (200 A/150 kvar) |
|
Barva |
jemný práškový nátěr 7035 |
|
Environmentální požadavky |
Provozní teplota |
-10°C ~ +50°C |
Nadmořská výška |
< 5000 m (nad 1000 m se výkon snižuje o 1 % za každých dalších 100 m) |
|
Relativní vlhkost |
< 95 %, bez kondenzace |
Schéma zapojení
Podmínky servisování
Teplota okolí: -10 °C až +50 °C
Nadmořská výška: ≤ 5000 m, snížení výkonu o 1 % na každých 100 m nad 1000 m
Relativní vlhkost: < 95 %, bez kondenzace
Rozsah napětí: 400 V / 690 V (-20 % až +20 %)
Frekvence: 50 Hz (-10 % až +10 %)
Instalace: vnitřní prostředí, bez výbušných a korozivních látek
Ochrana: modul IP20+, elektronika IP42; volitelně IP54
