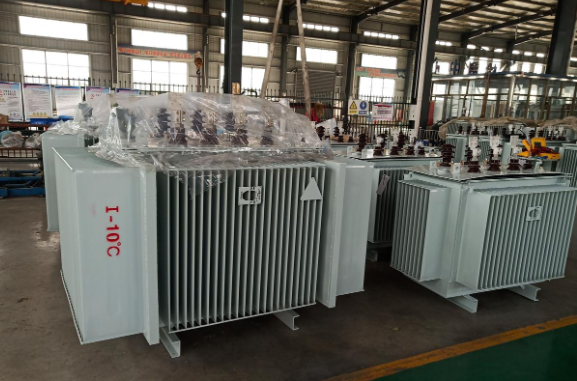

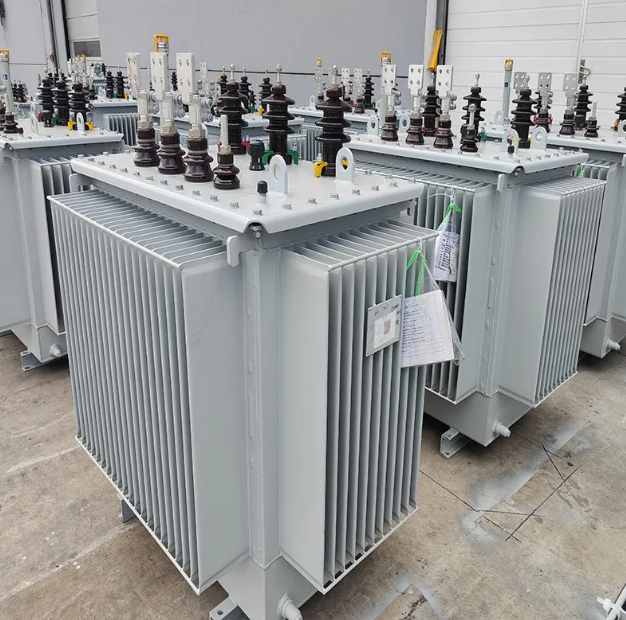

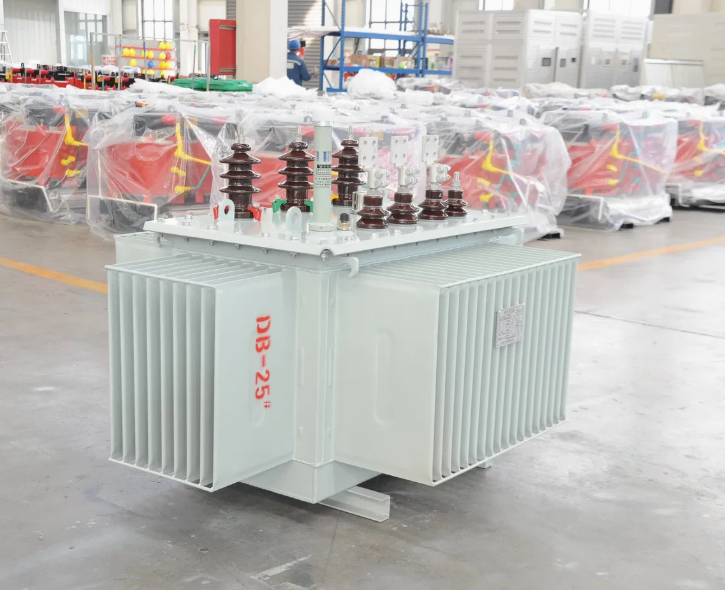

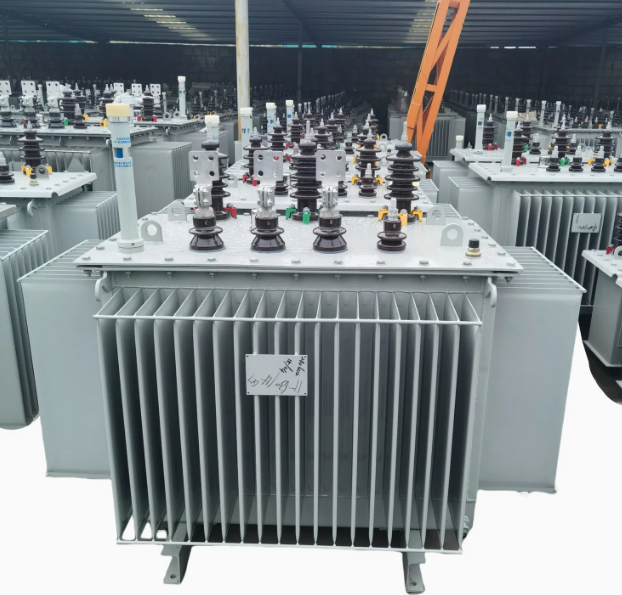

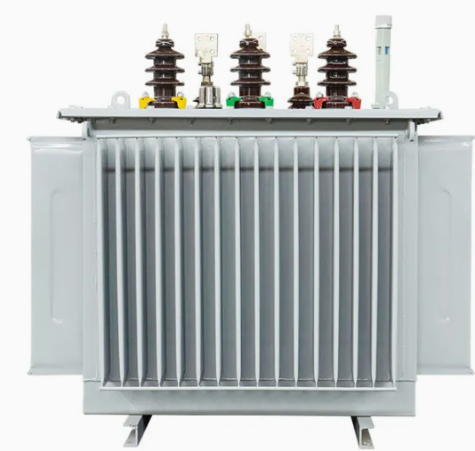

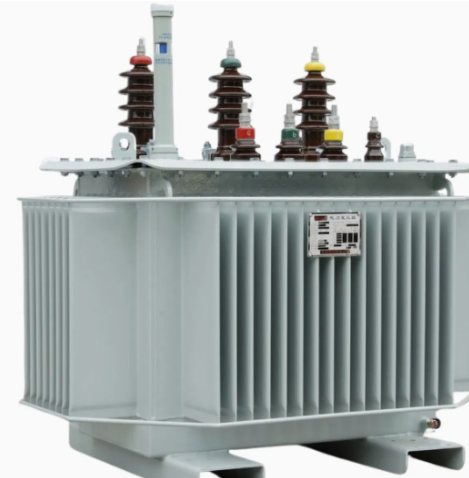

Oljedränkad serietransformator
Den fullt tätslagna oljedränkade krafttransformatorn erbjuder låga förluster, låg brusnivå och hög verkningsgrad, vilket säkerställer energibesparingar och minskad förorening.
Till skillnad från standard oljedränkade transformatorer eliminerar den oljekonservatorn och använder en veckad tankelasticitet för att automatiskt reglera oljekvoten.
Denna design isolerar transformatorn från luft, förhindrar nedbrytning av olja och isolering, förbättrar tillförlitligheten och minimerar underhållsbehovet.
Fördelningstransformator oljeisolerad med märkeffekt från 25 till 2500 kVA och spänning 6-36/0,4 (0,23) kV. I 50/60 Hz kraftöverförings- och distributionssystem för el- och belysningstillförsel inom industri och jordbruk.
Fördelningstransformatorer tillverkas med märkspänning i primärlindningen från 6 upp till 36 kV. Märkspänningen i sekundärlindningen är 0,4 eller 0,23 kV.
Vid kundens begäran är det möjligt att tillverka transformatorer med olika koppling av spänningarna och andra konstruktionlösningar. Spänningsreglering sker genom att växla med när transformatorn är frånkopplad från nätet, både på den högspännings- (HV) och lågspännings- (LV) sida.
Spänningen regleras på HV-sidan till ±2x2,5 % från det nominella värdet. Yttre införningar för HV och LV är utbytbara och passerare är gjorda av kryddglasöar.
Vid hög ström 1000 A och mer på den hårda kärnströmmen är kontaktklämmorna ordentligt skruvade fast med spateln som ansluter spåret eller kabelförbindelsen. Oljans utvidgningsbarhet säkerställer transformatorns korrekta funktion vid olika väderförhållanden och temperatursvängningar. En avfuktare är installerad för att tillföra torr luft till transformatorn. För att mäta temperaturen i de övre oljeskikten på höljet är en termometer installerad. Transformatorer med en märkeffekt från 400 till 2500 kVA är utrustade med brunnar för installation i basen.
Effektstorlek: 25-2500kVA
Spänningsnivå: 10 kV, 11 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 22 kV, 24 kV, 30 kV, 33 kV, 35 kV, 36 kV...... 132 kV och andra enligt kundens krav
Typ av spänningsreglering: Avstängd eller under belastning
Tappningsområde: ±5 %, ±2x2,5 %, ±4x2,5 %
Frekvens: 50 Hz eller 60 Hz
Faser: Tre eller enfasig
Kopplingssymbol: Dyn11, Yyn0 (eller enligt begäran)
Kortslutningsimpedans: Standardimpedans
Höjden överskrider inte 1000 m, den omgivande temperaturen överskrider inte 400 C
Om det inte går att uppfylla sådana villkor kommer vi justera parametrarna enligt standard.
