ویژگی‌های کلیدی
خلاصه ی محصول

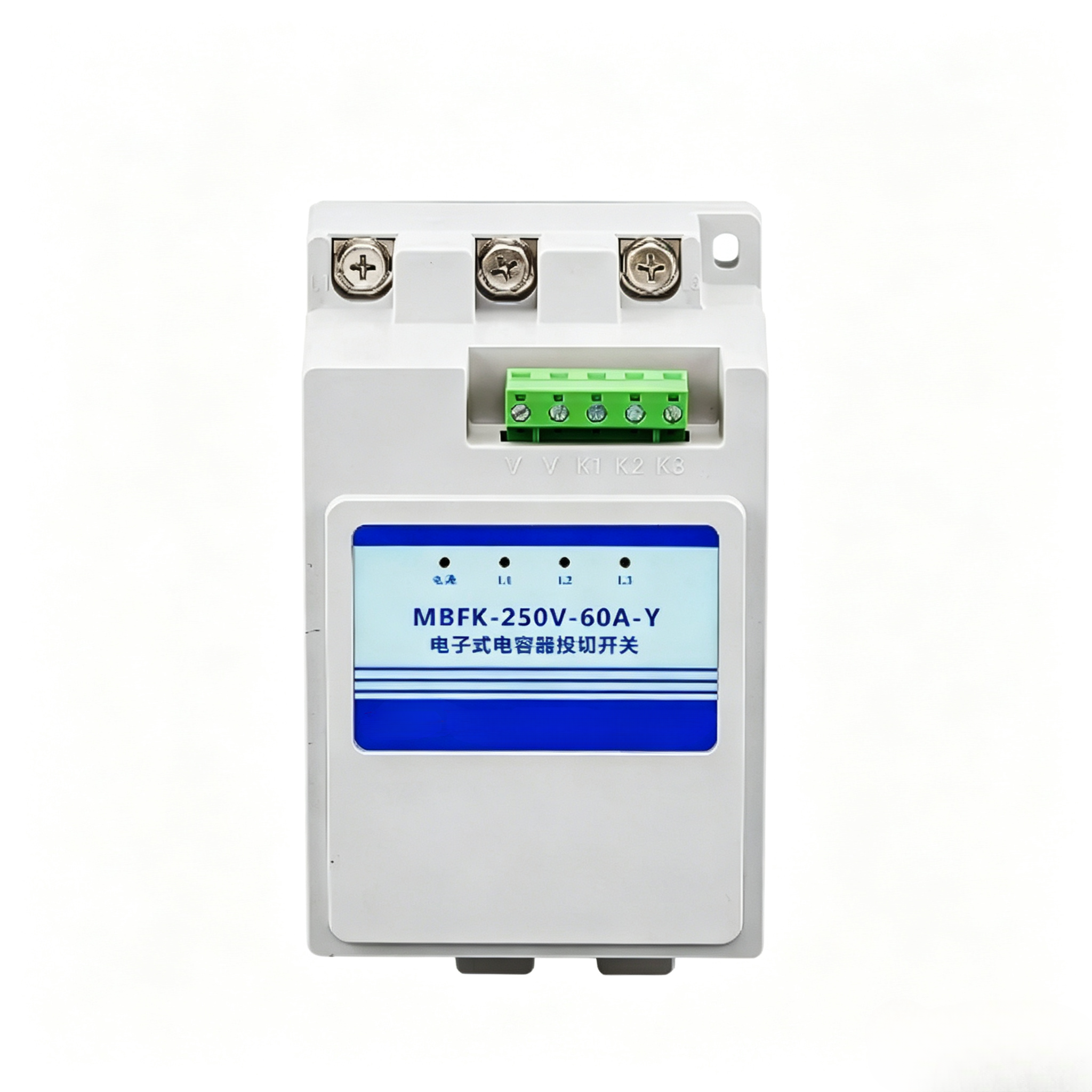

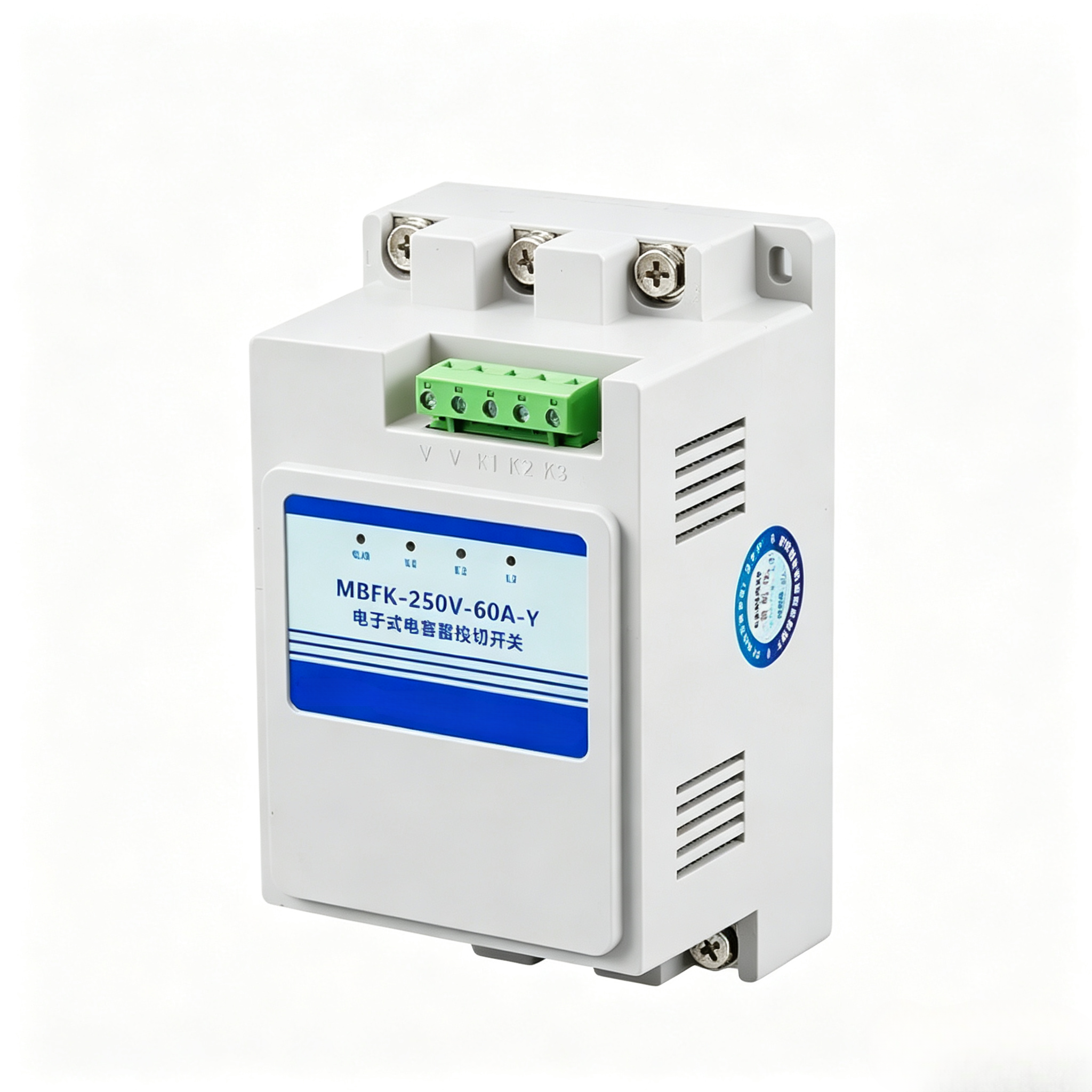

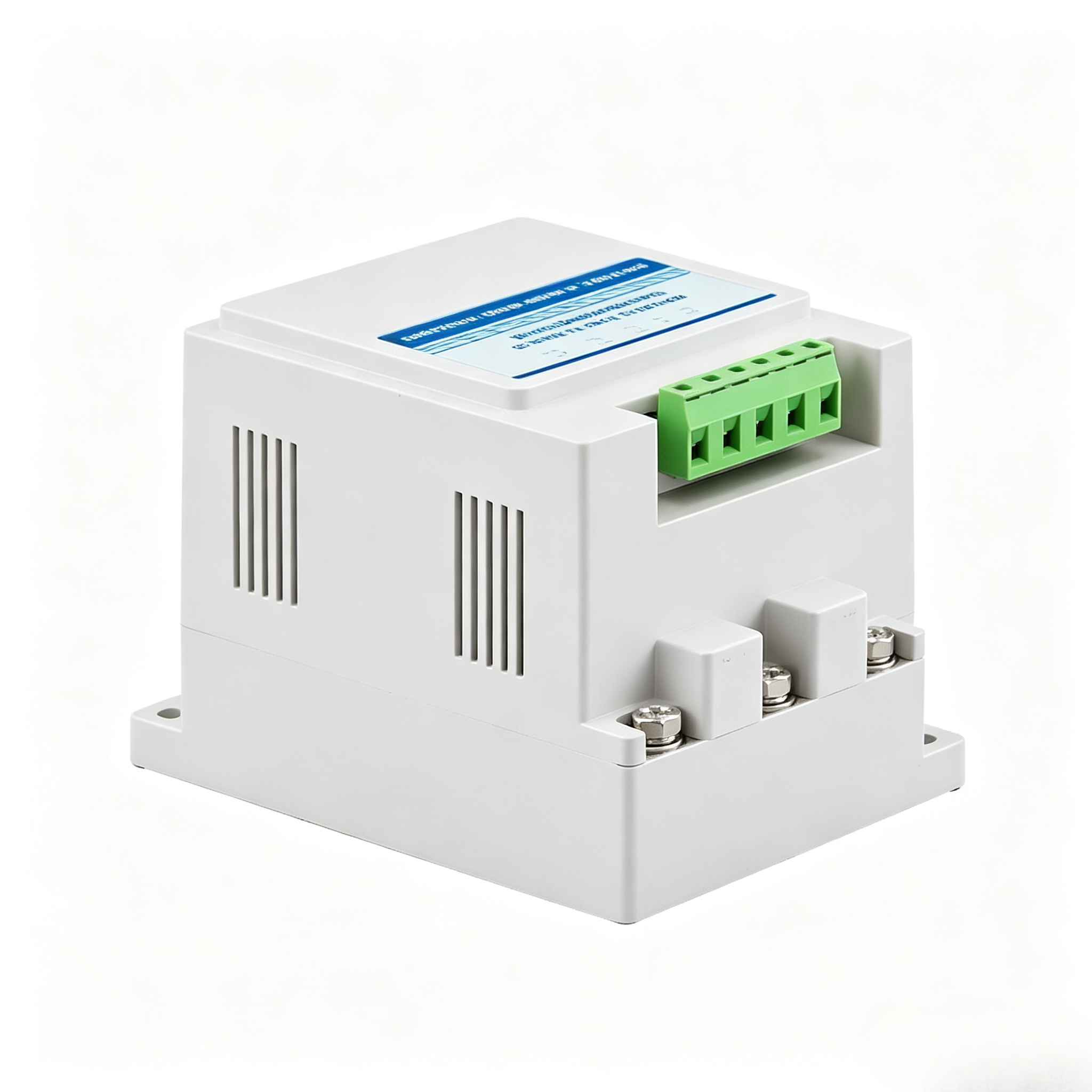

سوئیچ‌های هوشمند الکترونیکی خازنی سری MBFK در دو نوع جبران‌سازی مشترک و جبران‌سازی تقسیم‌شده موجود هستند. سوئیچ‌های نوع جبران‌سازی مشترک، خازن‌های سه‌فاز را در اتصال مثلثی کنترل می‌کنند، در حالی که سوئیچ‌های نوع جبران‌سازی تقسیم‌شده، خازن‌های تک‌فاز را در اتصال ستاره‌ای کنترل می‌کنند.
با استفاده از فناوری ریزپردازنده تک‌تراشه‌ای، این سوئیچ هر فاز خازن را بر اساس ترتیب فازهای منبع تغذیه سه‌فاز کنترل می‌کند و باعث می‌شود سوئیچینگ به‌صورت نرم و بدون جریان ضربه‌ای یا اضافه‌ولتاژ انجام شود.
سری MBFK با ویژگی‌های عدم وجود جریان ضربه‌ای، مصرف توان پایین، عمر طولانی و نرخ خرابی کم، می‌تواند جایگزین کنتاکتورهای AC و سوئیچ‌های بدون تماس خازنی شود و به‌طور گسترده در سیستم‌های جبران توان راکتیو ولتاژ پایین به کار می‌رود.
پارامترهای فنی
پارامتر |
مشخصات فنی |
ولتاژ کاری نامه‌ای |
۲۲۰ ولت AC ±۲۰٪ / ۳۸۰ ولت |
منبع تغذیه عملیاتی |
220 ولت AC |
فرکانس نامی |
۵۰ هرتز ±۰٫۵ هرتز |
ولتاژ کنترل |
DC ۸ تا ۱۸ ولت |
طول عمر خدماتی |
≥۱۰۰٬۰۰۰ عملیات سوئیچینگ |
ظرفیت 스وئیچینگ |
سه‌فاز: ≤۳۰ کیلووار (اتصال مثلثی)؛ تک‌فاز: ≤۱۰ کیلووار (اتصال ستاره‌ای) |
زمان پاسخ |
≤۱۰۰۰ میلی‌ثانیه |
فاصله زمانی سوئیچینگ |
حداقل ۱ ثانیه بین هر عملکرد تغییر وضعیت |
بازهٔ تغییر وضعیت مداوم |
حداقل ۳۰ ثانیه بین دو عملکرد روشن‌کردن متوالی |
تأخیر در بازگشت به حالت فعال |
۳۰ ثانیه پس از خاموش‌شدن کلید |
افت ولتاژ در سراسر تماس‌ها |
≤۱۰۰ میلی‌ولت |
مقاومت در حالت روشن |
کمتر یا مساوی ۰٫۰۰۳ اهم |
مقاومت عایق بندی |
حداقل ۱۰ مگااهم در شرایط جوی عادی |
قدرت دی الکتریک |
حداقل ۱۶۰۰ ولت |
مصرف برق |
کمتر یا مساوی ۱٫۵ وار |
حرفت ولتاژ |
≤5% |
ابعاد |
۱۶۰ × ۹۶ × ۹۰ میلی‌متر |
ابعاد نصب |
۱۴۲ × ۸۰ میلی‌متر |

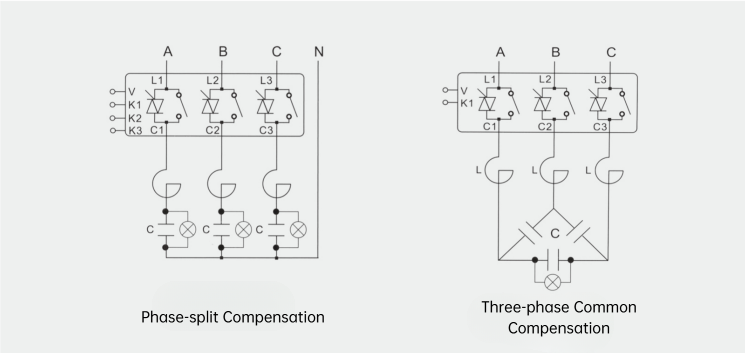

نقشهٔ اتصالات سیم‌کشی
شرایط خدمت
ارتفاع: بیش از ۲۵۰۰ متر نباشد.
دماي محیط: از ۲۵- درجه سانتی‌گراد تا ۵۰+ درجه سانتی‌گراد.
رطوبت نسبی: در دمای ۴۰ درجه سانتی‌گراد بیش از ۵۰ درصد و در دمای ۲۰ درجه سانتی‌گراد بیش از ۹۰ درصد نباشد.
محیط اطراف باید فاقد گازهای خورنده، گرد و غبار رسانا و مواد قابل اشتعال و انفجار باشد.
در محل نصب ارتعاش شدیدی وجود نداشته باشد.
