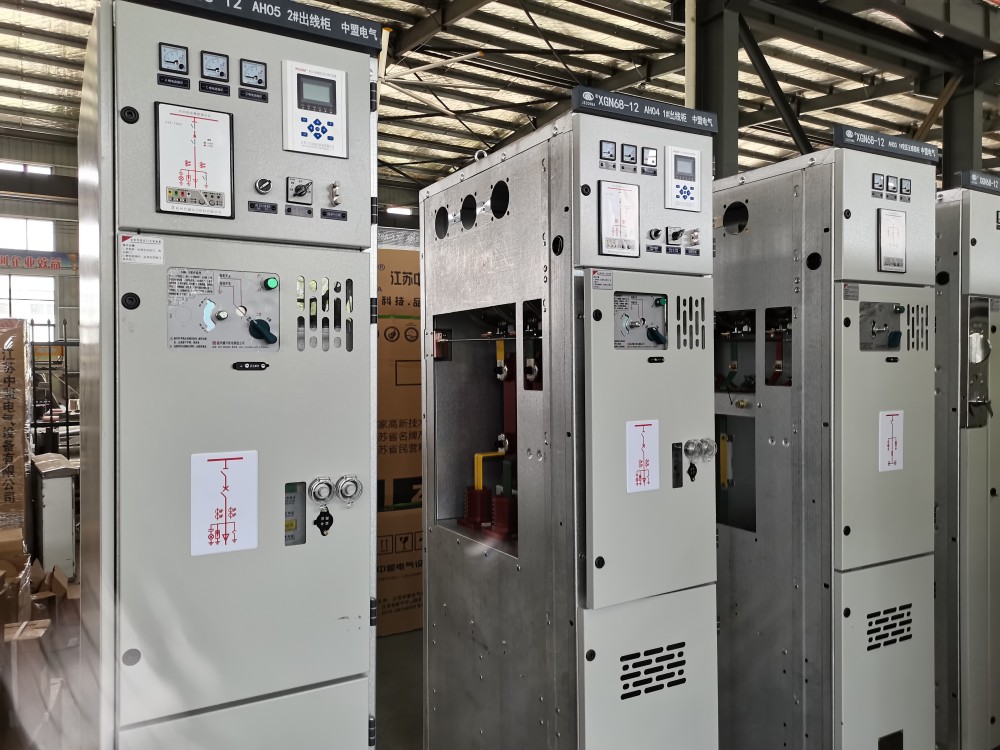

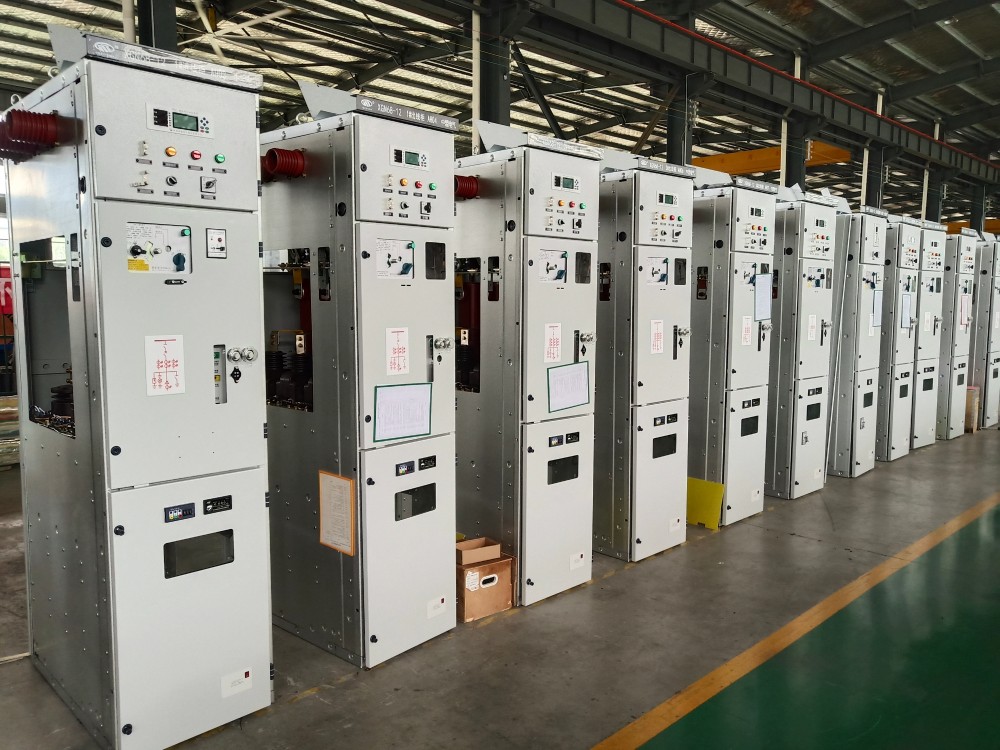

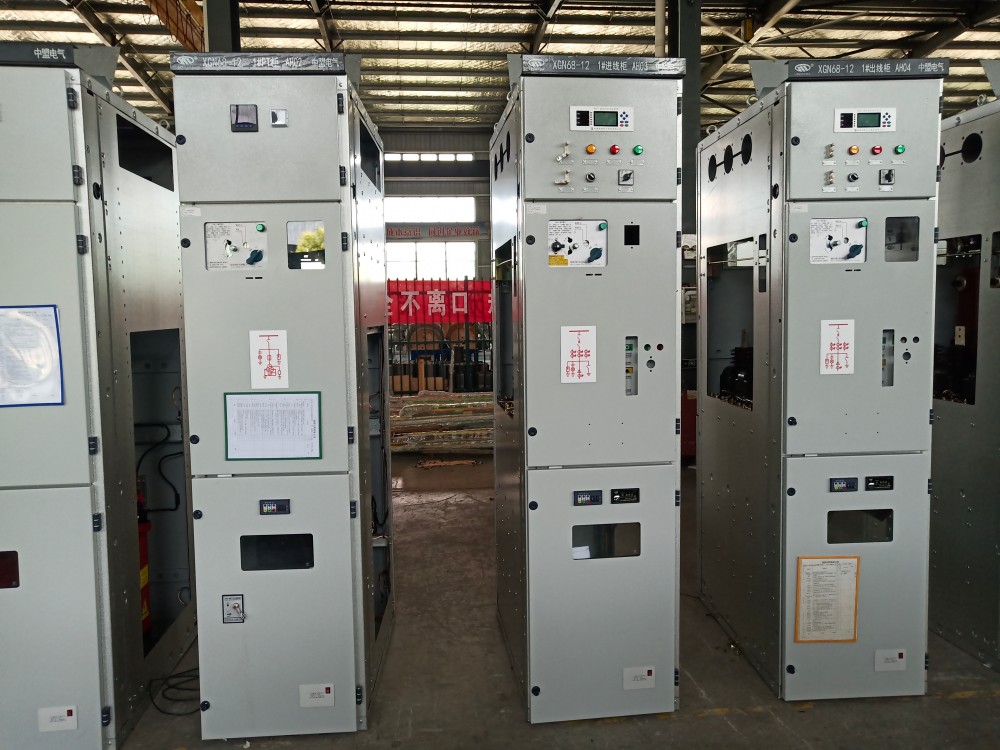

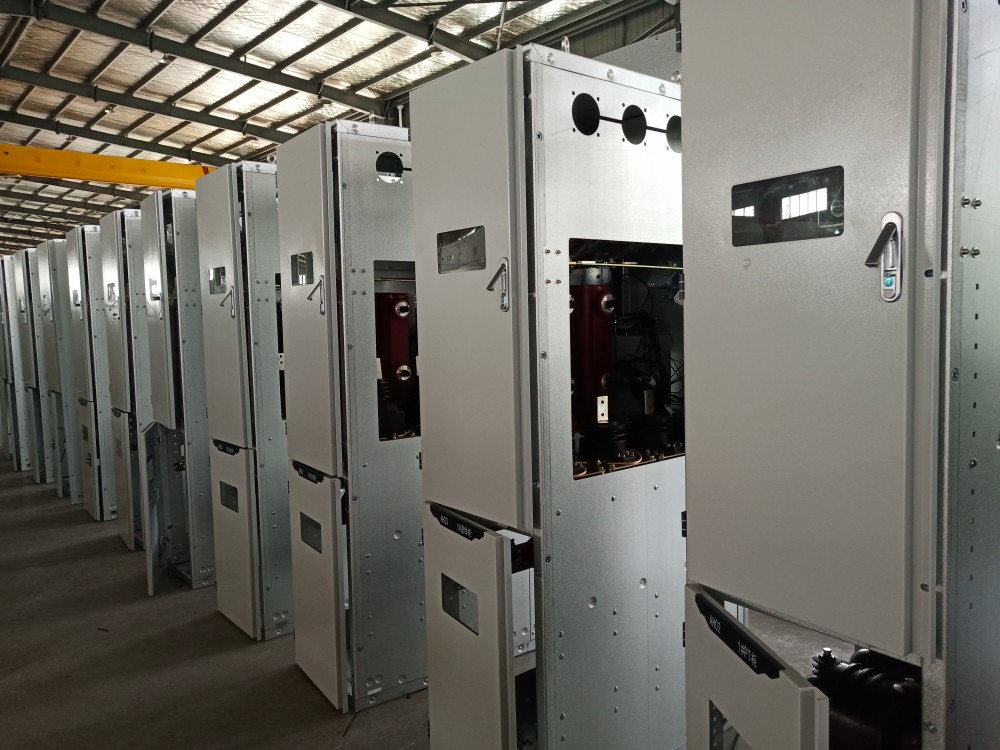

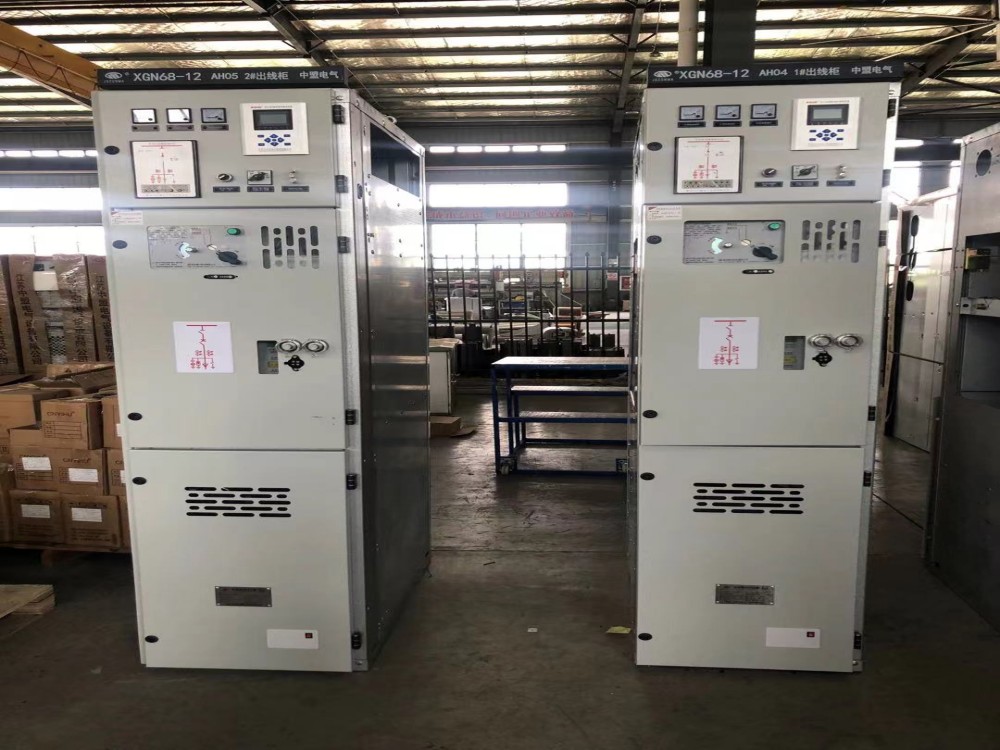

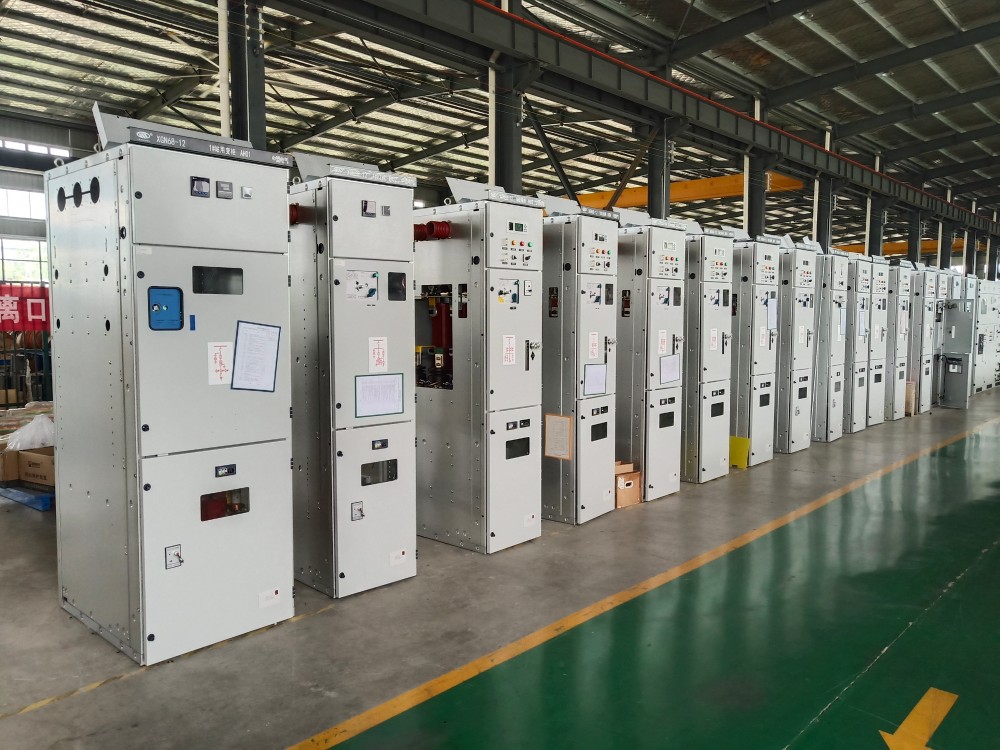

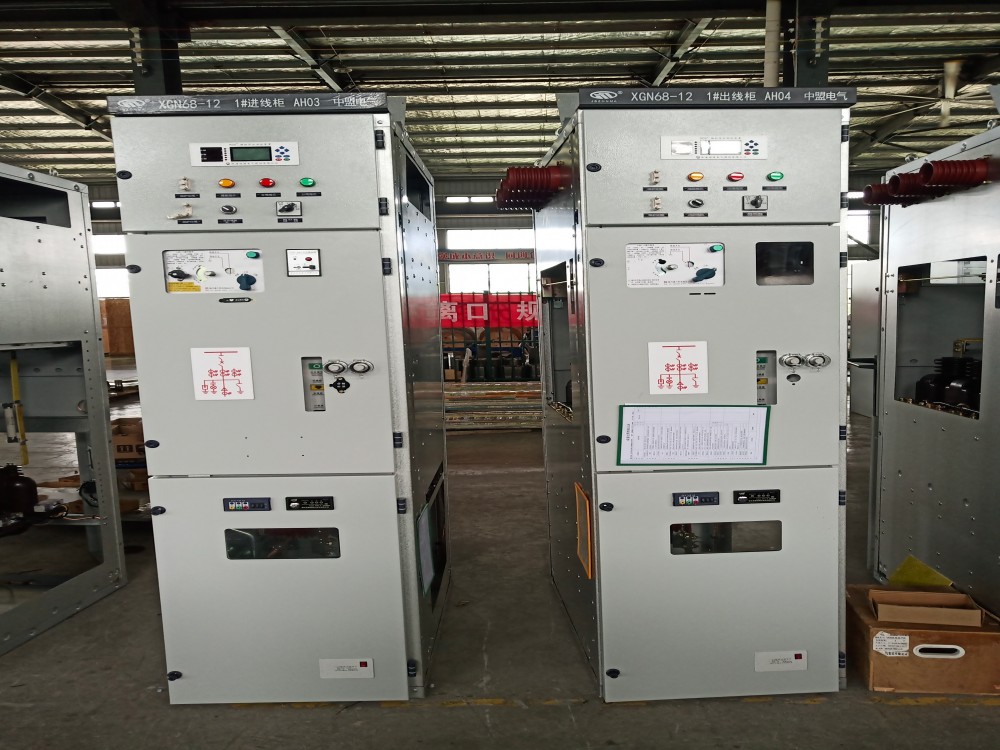

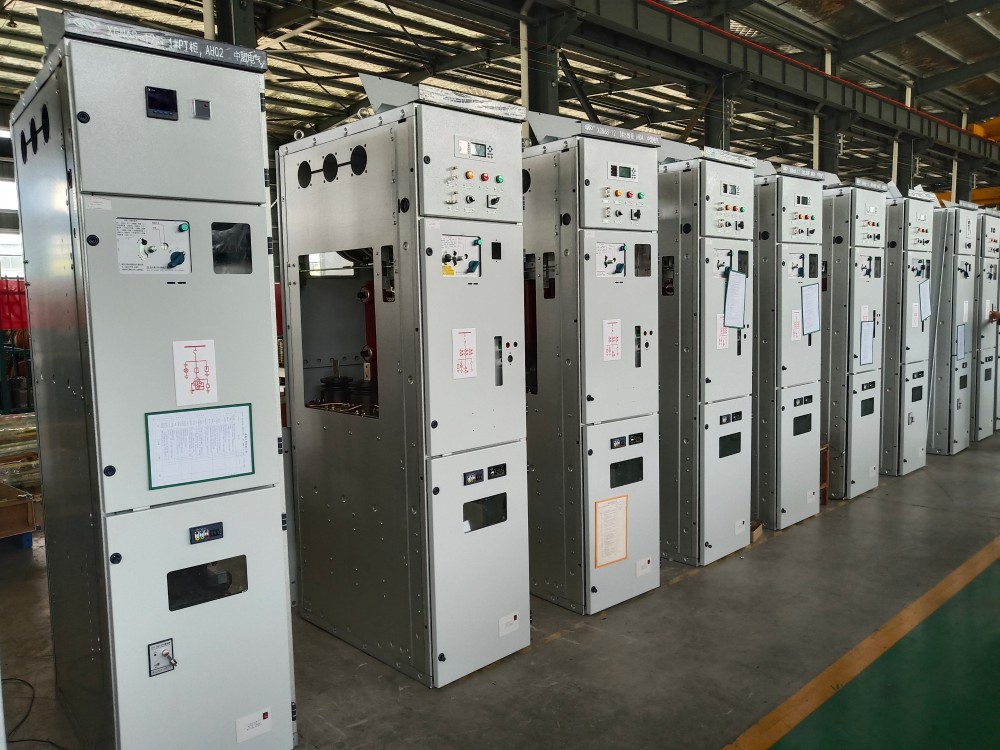

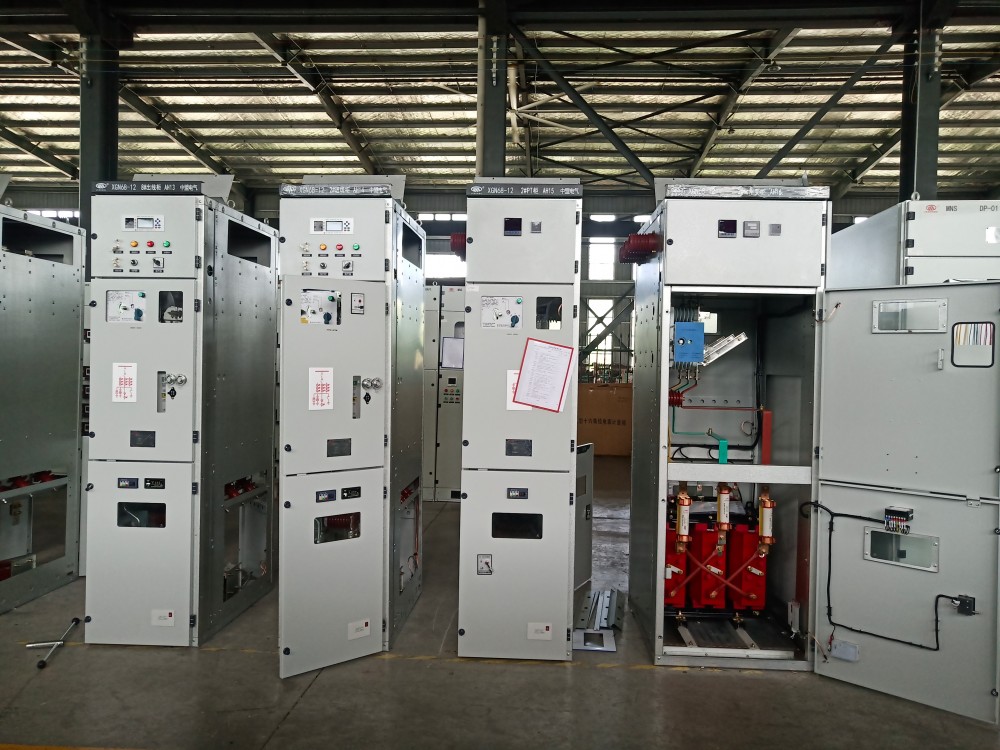

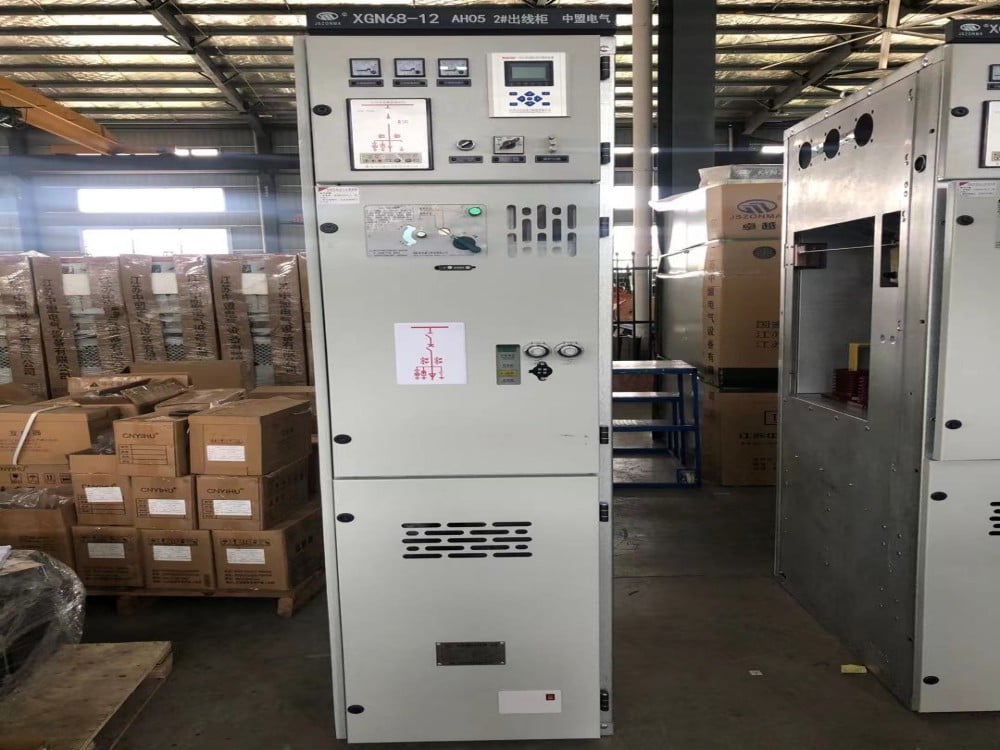

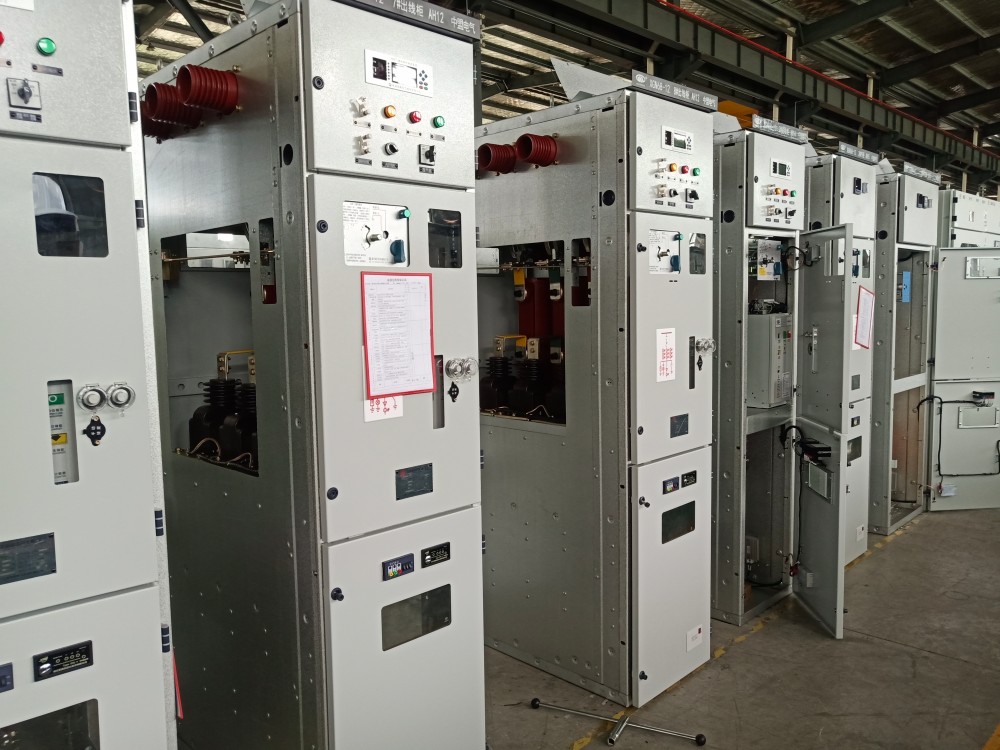

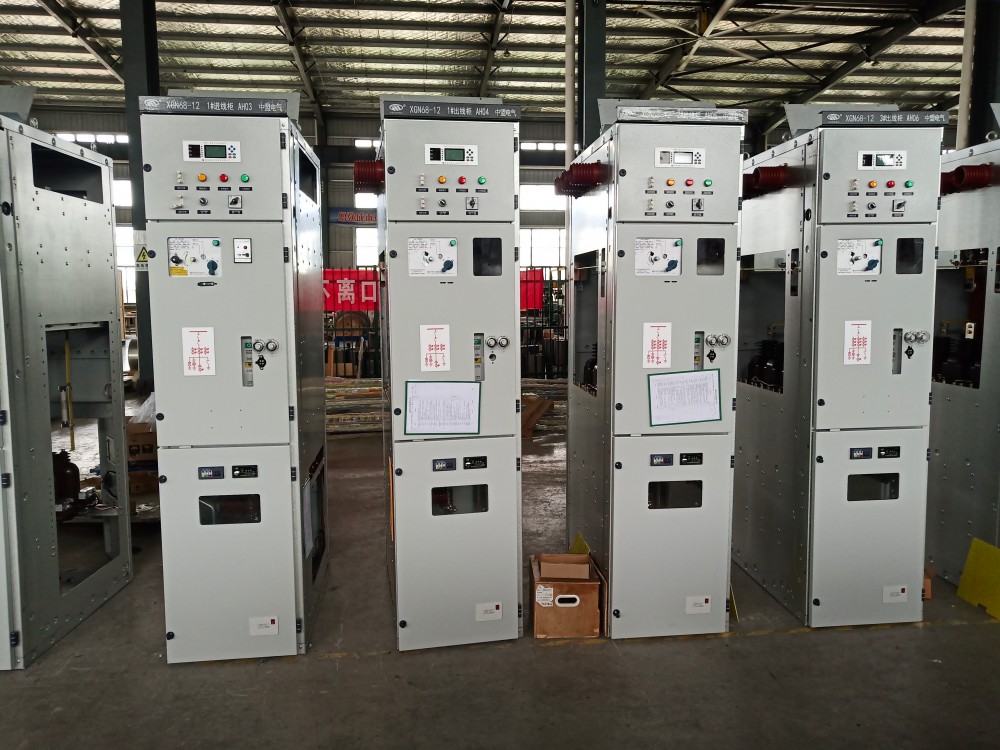

XGN68-12 Жоғары Кернеулі Ажыратқыш

Қазіргі жоғары кернеулі коммутаторлар арасында XGN68-12 жоғары кернеулі шкаф сериясы шағын көлемді, өте оқшауланған және экологиялық таза жоғары кернеулі коммутаторлар болып табылады. 3-10кВ үш фазалы AC 50Гц бір шұңқыр және шұңқыр сегменттеуге арналған жабдықтардың толық жиынтығы. Электр станцияларындағы шағын және орта көлемді генераторларға электр беру, өнеркәсіптік және тау-кен кәсіпорындарындағы тарату және электр жүйелеріндегі қосалқы қосалқы станцияларға, сондай-ақ ірі жоғары кернеулі моторлардың іске қосылуын басқару, қорғау және бақылау үшін қолданылады.

XGN68-12 шағын коммутаторлық құрылғысының сипаттамасы:

КІШІГЕ ТУРЫСҚАН ДИЗАЙН

Бұл шкаф 10 кВ тарату жүйесіндегі шағын және жеңіл жоғары кернеулі шкаф. Шкафтың ені жалпы алғанда 500 (520) мм, шкафтың биіктігі 1750 мм, шкафтың тереңдігі 1000 мм, ал шкафтың салмағы 200 кг-дан аспайды. Оның ұтымды шағынлау конструкциясы мен шағын құрылымы арқасында осы вакуумдық коммутатордың қолданбалық жобалау схемасын икемді және ыңғайлы біріктіруге болады, бұл ғимараттың аумағы мен кеңістігін үлкен көлемде үнемдейді және ғимаратты пайдалану тиімділігін арттырады.

Жаңа материалдардың ерекшеліктері

HJK1-12 вакуумдық коммутатордың негізгі компоненттері жаңа композиттік оқшаулау материалдарынан және APG процестік бекіту технологиясынан жасалған. Құрылымы шағын және қарапайым, стилі жаңа, ал шкафтың салмағы жеңіл және тығыз.

Зәрдің қасиеттері

XGN68-12 вакуумдық коммутатор микрокомпьютерлік қорғаныс ақылды өлшеу және басқару блогымен жабдықталған, ол тарату желісі қолданбаларында тиімді басқару, қорғау, байланыс, бақылау және дабыл функцияларын қамтамасыз етеді. Ол электрлік емес шамаларды (температура, ылғалдылық) өлшеу және қоршаған ортаны адаптивті басқару (жылу, балқыту және т.б.) функцияларын ерекшелендіреді және дерек қатынасы интерфейстері арқылы қосалқы станцияларды автоматтандыруды бақылаудың кешенді жүйесін құра алады. Ол "төрт қашықтықтан басқару" функциясын жүзеге асыра алады, қосалқы станцияларды таратуды автоматтандыруды аяқтап, осылайша қосалқы станцияларды ұшпай жұмыс істеуге мүмкіндік береді.
