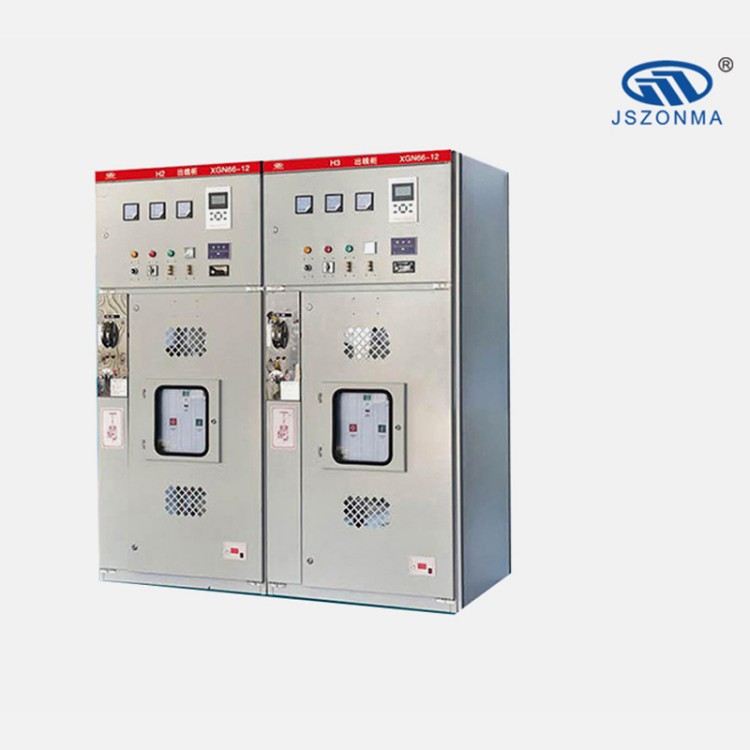

XGN66-12 उच्च वोल्टेज रिंग मेन यूनिट

उत्पाद विवरण

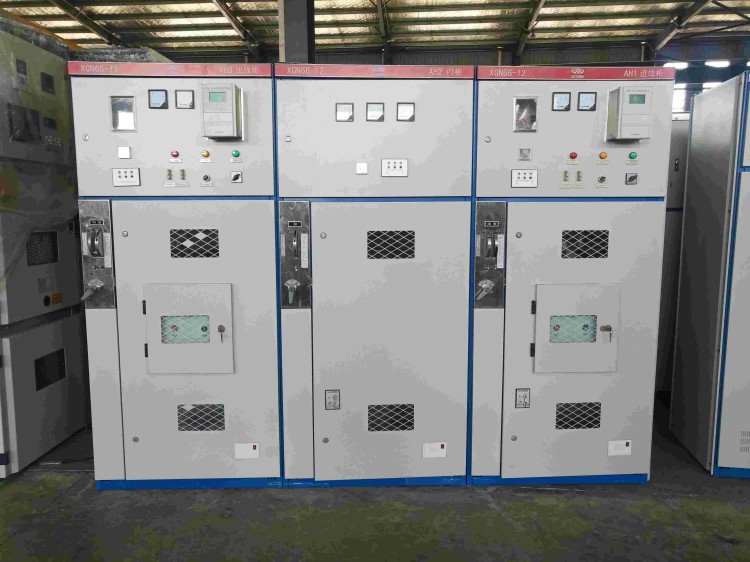

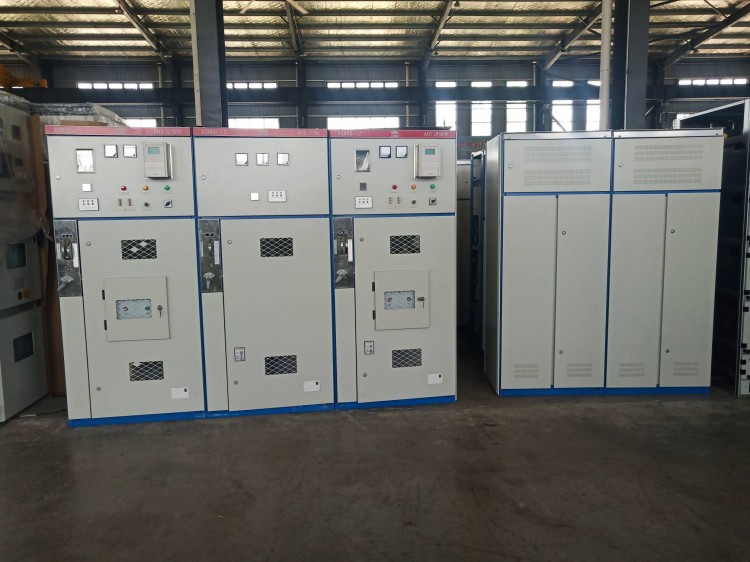

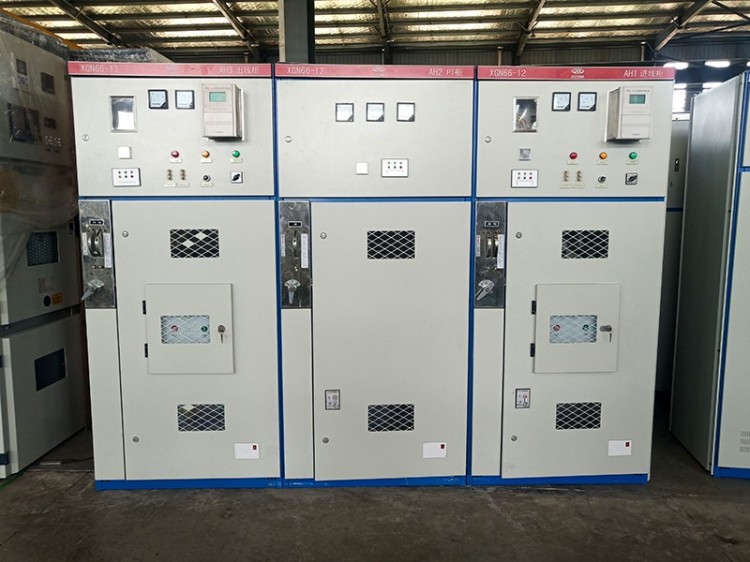

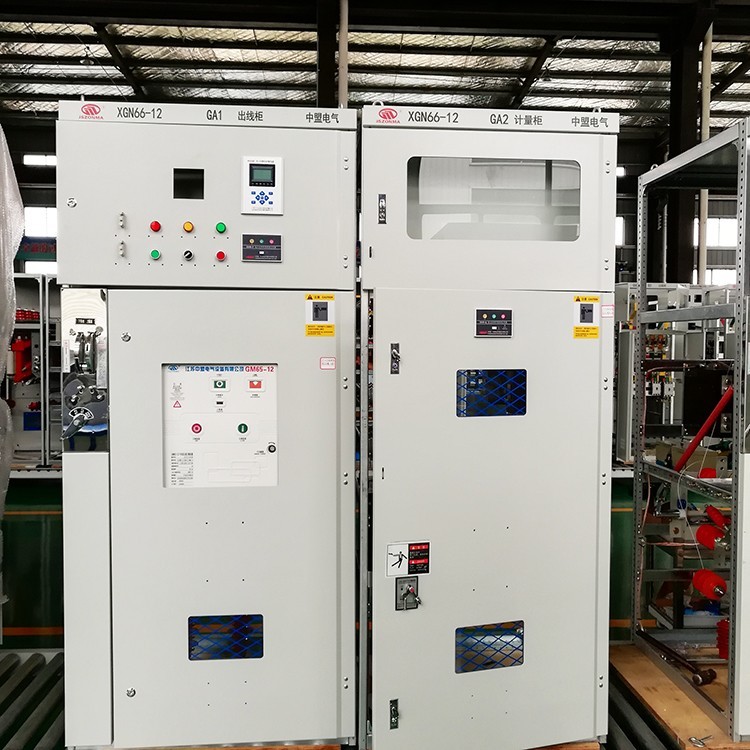

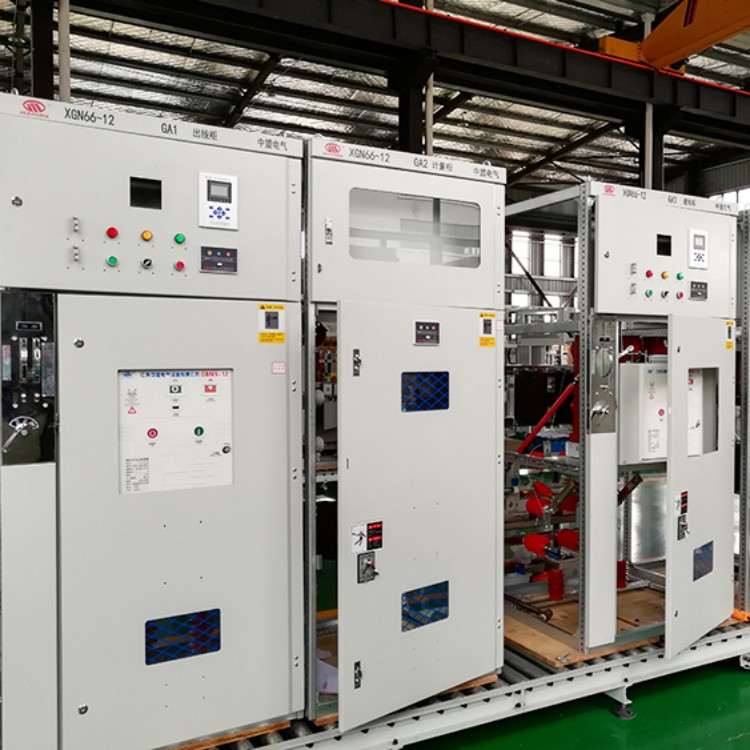

XGN66-12 (Z) बॉक्स प्रकार फिक्स्ड एसी मेटल एनक्लोज्ड स्विचगियर (जिसे आगे स्विचगियर कहा जाएगा) हमारे कंपनी का उच्च-वोल्टेज विद्युत उपकरण का एक नया पीढ़ी का पूर्ण सेट उत्पाद है, जो राष्ट्रीय मानक GB3906 "-35kV एसी एनक्लोज्ड स्विचगियर" और विद्युत मंत्रालय के लिए इनडोर एसी उच्च-वोल्टेज स्विचगियर DLT404 के आदेश देने की तकनीकी शर्तों के साथ-साथ अंतर्राष्ट्रीय मानक IEC60298 "1kV से ऊपर और 52kV से नीचे के एसी मेटल एनक्लोज्ड स्विचगियर और नियंत्रण उपकरण के लिए आवश्यकताएँ" को पूरा करता है।

इस उत्पाद ने विदेश से उन्नत तकनीक को अवशोषित किया है। इसका आकार छोटा है, केवल सामान्य स्विचगियर के आकार का 50%। सर्किट ब्रेकर की उच्च विश्वसनीयता, अच्छा प्रदर्शन है, और "पांच रोकथाम" इंटरलॉकिंग तंत्र विश्वसनीय और सरल है। स्विचगियर एक इनडोर पूर्ण सेट उपकरण है जिसमें 3.6, 7.2, 12kV तीन-फेज एसी 50Hz एकल बसबार खंडित है, जिसका उपयोग विद्युत ऊर्जा को प्राप्त करने और वितरित करने के लिए किया जाता है। और इसमें सर्किट को नियंत्रित करने, सुरक्षा प्रदान करने और निगरानी करने जैसी कार्यक्षमताएँ हैं, और इसे विभिन्न प्रकार के पावर प्लांट, सबस्टेशन, औद्योगिक और खनन उद्यमों, ऊँची इमारतों आदि में उपयोग किया जा सकता है। इसे रिंग मेन यूनिट के साथ भी जोड़ा जा सकता है और स्विच स्टेशनों में लागू किया जा सकता है।

उपयोग की शर्तें:

ऊँचाई 1000 मीटर से अधिक नहीं

पर्यावरणीय तापमान: -25~40 ℃, 24 घंटों के भीतर औसत तापमान 35 ℃ से अधिक नहीं

क्षैतिज झुकाव: 3 ° से अधिक नहीं

भूकंपीय ताकत: स्तर 8 से अधिक नहीं

संरचनात्मक विशेषताएँ:

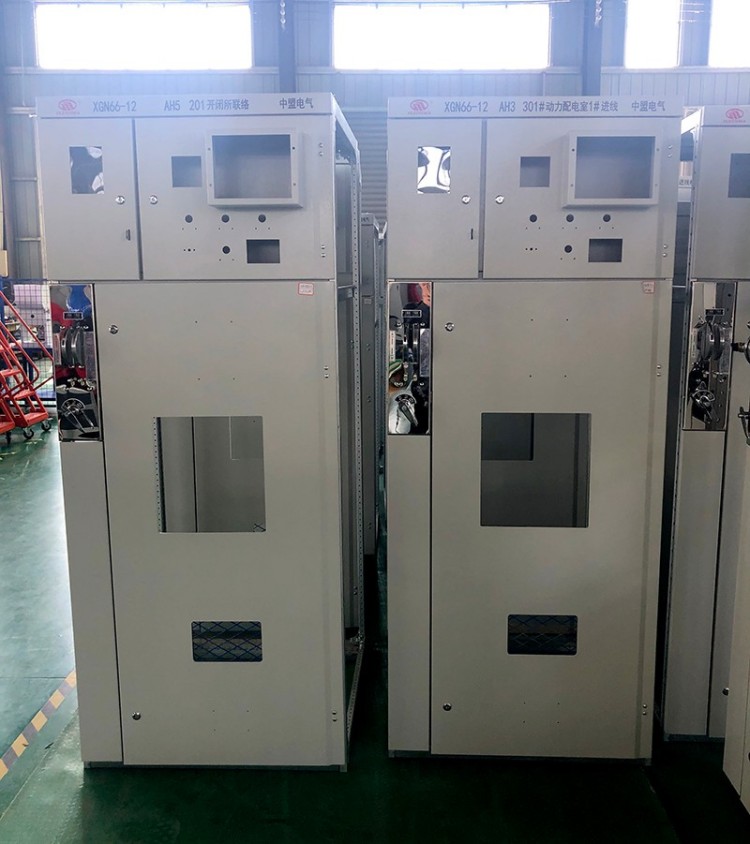

कैबिनेट उच्च गुणवत्ता वाले कोणीय स्टील से बना है जो एक साथ वेल्डेड है

सर्किट ब्रेकर कक्ष कैबिनेट के निचले भाग में स्थित है, जिससे स्थापना, डिबगिंग और रखरखाव सुविधाजनक हो जाता है। मानक VS1 सर्किट ब्रेकर में दबाव रिलीज चैनल है जो व्यक्तिगत सुरक्षा सुनिश्चित करता है

उन्नत और विश्वसनीय घूर्णन पृथक्करण स्विचों को अपनाते हुए, यह मुख्य बसबार के सक्रिय होने पर सर्किट ब्रेकर कक्ष में रखरखाव के लिए सुरक्षित रूप से प्रवेश कर सकता है

पूर्ण कैबिनेट सुरक्षा स्तर IP2X

विश्वसनीय और पूरी तरह से कार्यात्मक अनिवार्य यांत्रिक लॉकिंग उपकरणों से सुसज्जित, "पांच रोकथाम" आवश्यकताओं को सरल और प्रभावी ढंग से प्राप्त करना

एक विश्वसनीय ग्राउंडिंग सिस्टम होना

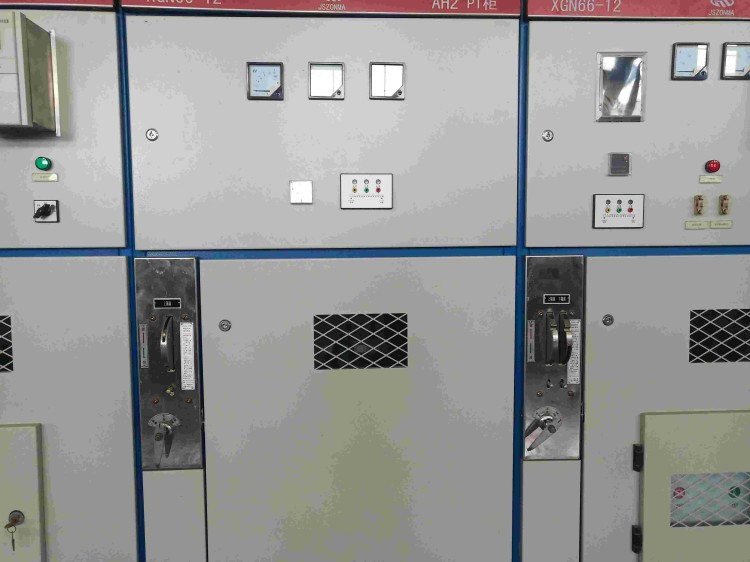

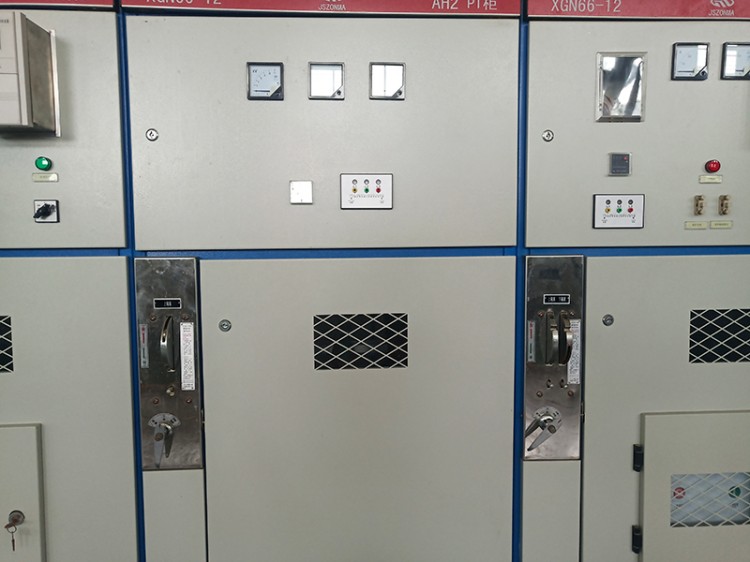

दरवाजे पर एक अवलोकन खिड़की है, जिससे कैबिनेट के अंदर के घटकों की कार्य स्थिति को स्पष्ट रूप से देखा जा सकता है

संचालन तंत्र XGN2-12 कैबिनेट में उपयोग किए जाने वाले JSXGN लॉकिंग तंत्र को अपनाता है, जो सरल, विश्वसनीय, सुविधाजनक और व्यावहारिक है
