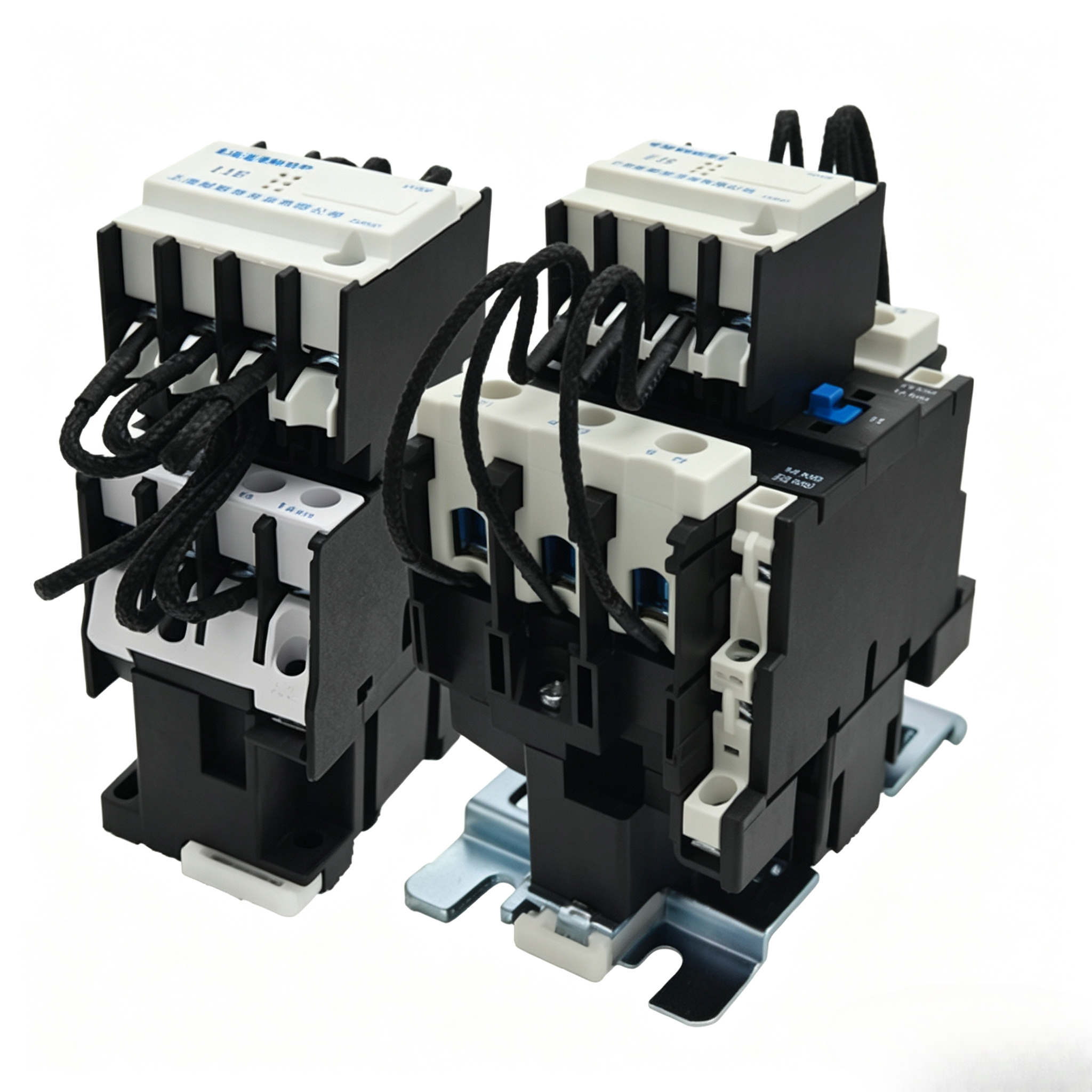

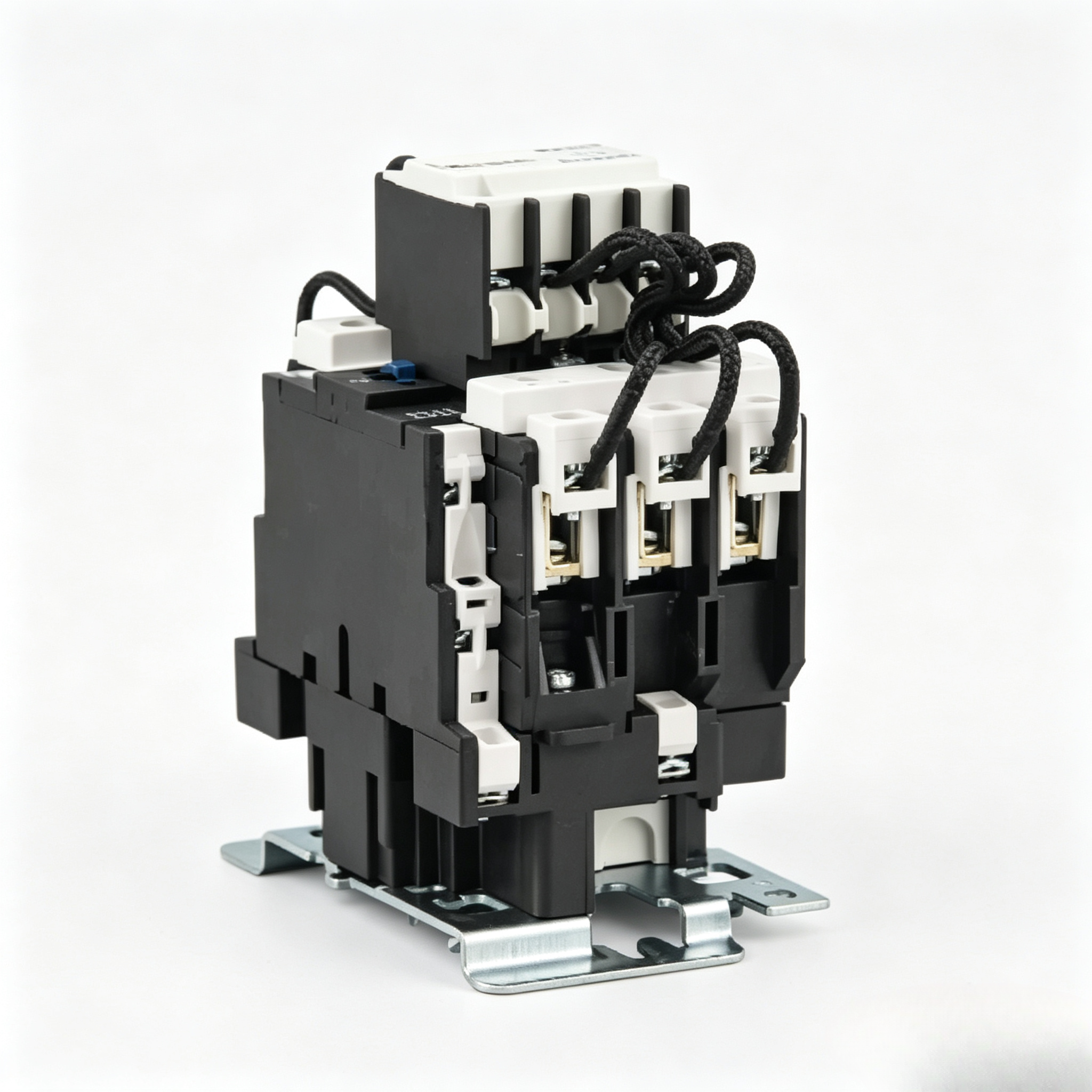

کنتاکتورهای سوئیچینگ خازنی سری CJ19

ویژگی‌های کلیدی

ولتاژ عایق نامی ۵۰۰ ولت؛
محدوده ولتاژ کاری سیم‌پیچ کنترل ۸۵ تا ۱۱۰ درصد ولتاژ نامی؛
دوام مکانیکی حداقل ۱٬۰۰۰٬۰۰۰ عملیات؛
پایداری الکتریکی حداقل ۱۰۰٬۰۰۰ عملیات؛
مدار کمکی ولتاژ عایقی نامی ۵۰۰ ولت، جریان نامی ۶ آمپر؛
پایداری تماس کمکی : ۱۰۰۰۰۰ عملیات؛
جریان نشست محدود شده : ≤۲۰Ic؛
رده‌های ولتاژ سیم‌پیچ کنترل : AC ۴۸ V، ۱۲۷ V، ۲۲۰ V، ۳۸۰ V؛

توضیحات محصول

خلاصه ی محصول

کنتاکتور جریان متناوب CJ19 برای سوئیچینگ خازن‌ها دارای ساختار فشرده‌ای است. مدار اصلی و مدار سوئیچینگ مقاومتی در یک واحد یکپارچه شده‌اند. مدار اصلی نصب و اتصال را آسان می‌کند و این کنتاکتور به‌طور رایج برای کنترل خازن‌های با ظرفیت کم استفاده می‌شود.

پارامترهای فنی

مدل	ولتاژ عایق‌بندی نامی (M)	ولتاژ کار نامی (KV)	جریان نامی کاری (آمپر)	جریان کار (A) در ۳۸۰ ولت	جریان نامی کار طولانی‌مدت (A)	ظرفیت کنترل نامی (Kvar)
CJ19-25	500	220/380	25	17	25	12
CJ19-32			32	23	32	16
CJ19-43			43	29	43	20
CJ19-63			63	43	63	30
CJ19-95			95	63	95	44
CJ19-115			115	95	115	60
CJ19-150			150	115	150	80

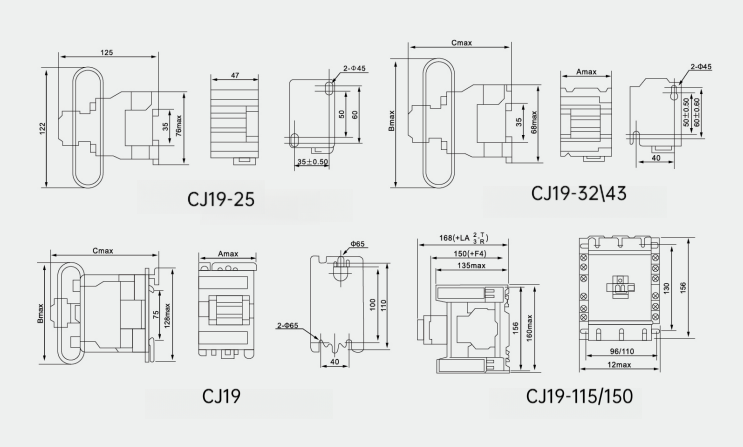

ساختار

شرایط خدمت

ارتفاع کمتر یا مساوی ۲۰۰۰ متر؛

دمای محیط: ۲۵- درجه سانتی‌گراد تا ۴۰+ درجه سانتی‌گراد؛

رطوبت کمتر یا مساوی ۹۰٪ در دمای ۲۵+ درجه سانتی‌گراد؛

شیب سطح نصب کمتر یا مساوی ۵ درجه؛
