1、 Ümumi məlumat və məqsəd:

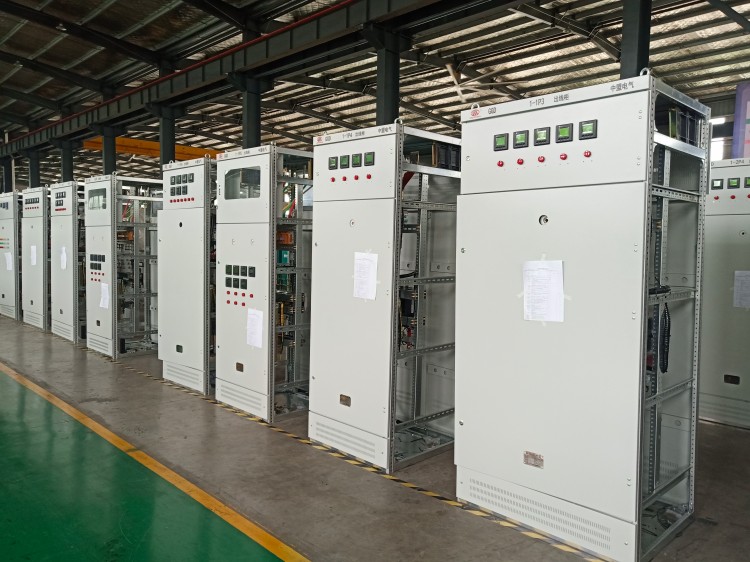

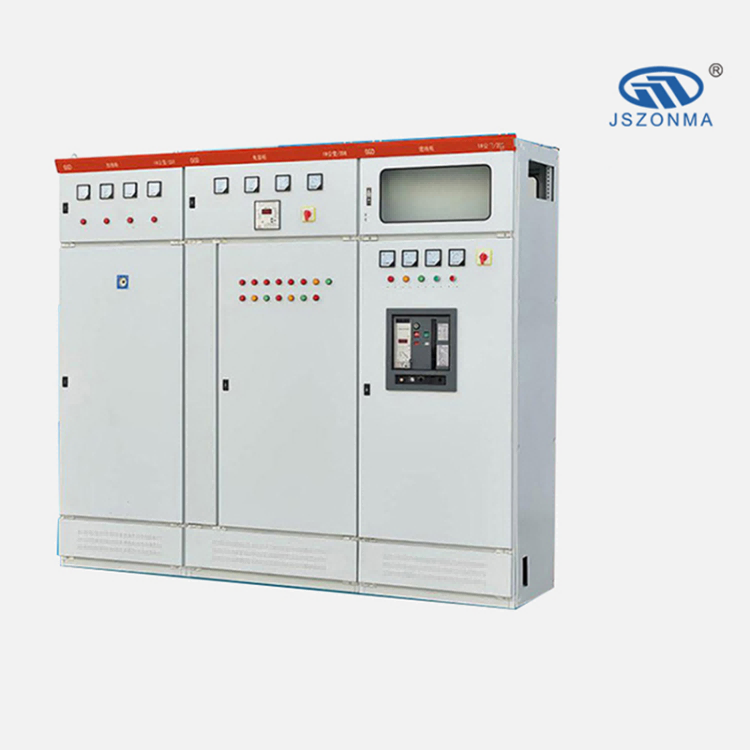

GGD tipli AC aşağı gərginlikli paylayıcı şkaf, Enerji Nazirliyinin müvafiq orqanlarının, enerji istehlakçılarının və layihə departamentlərinin tələbləri əsasında, təhlükəsizlik, iqtisadiyyat, məntiqilik və etibarlılıq prinsiplərinə uyğun olaraq hazırlanmış yeni tip paylayıcı şkafdır. Məhsul yüksək qırılma qabiliyyətinə, yaxşı dinamik və istilik sabitliyinə, elastik elektrik sxeminə, asan birləşməyə, güclü seriyaya və praktikliyə, yeni struktura və yüksək qoruma səviyyəsinə malikdir. Bu, aşağı gərginlikli açar avadanlığı üçün əvəzləyici məhsul kimi istifadə oluna bilər. Və AC 50Hz və 380V nominal iş gərginliyi olan enerji istehlakçıları, elektrik stansiyaları, fabriklər, mədənlər və digər enerji istehlakçıları üçün geniş tətbiq olunur. Elektrik enerjisinin çevrilməsi, paylanması və idarə edilməsi üçün güc, işıqlandırma və paylayıcı avadanlıq kimi istifadə olunur.
2、 İstifadə şərtləri:
1. Ətraf mühitin hava temperaturu +40 ℃-dən yüksək olmamalı və -5 ℃-dən aşağı olmamalıdır;
2. İçəridə quraşdırma və istifadə, istifadə yerinin hündürlüyü 2000m-dən çox olmamalıdır;
3. Ətrafdakı havanın nisbi rütubəti +40 ℃ maksimum temperaturda 50%-dən çox olmamalıdır, daha aşağı temperaturda isə daha yüksək nisbi rütubətə icazə verilir. (Məsələn, +20 ℃-də 90%) temperatur dəyişiklikləri səbəbindən arada bir kondensasiya olma ehtimalını nəzərə almaq lazımdır;
4. Quraşdırma zamanı avadanlığın şaquli müstəviyə nisbətən meyli 5%-dən çox olmamalıdır;
5. Avadanlıq ciddi vibrasiya və təsir olmayan bir yerdə, həmçinin elektrik komponentlərinin korroziyaya məruz qalmadığı bir yerdə quraşdırılmalıdır.
Məhsulun Struktur Xüsusiyyətləri:

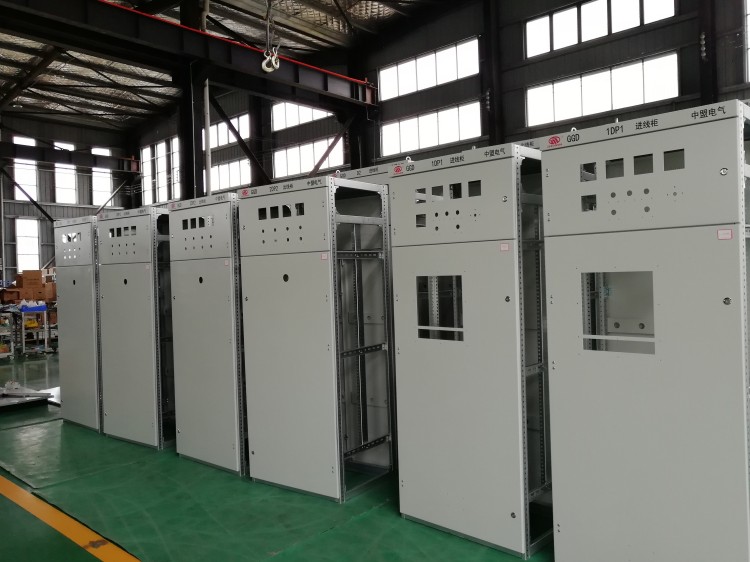

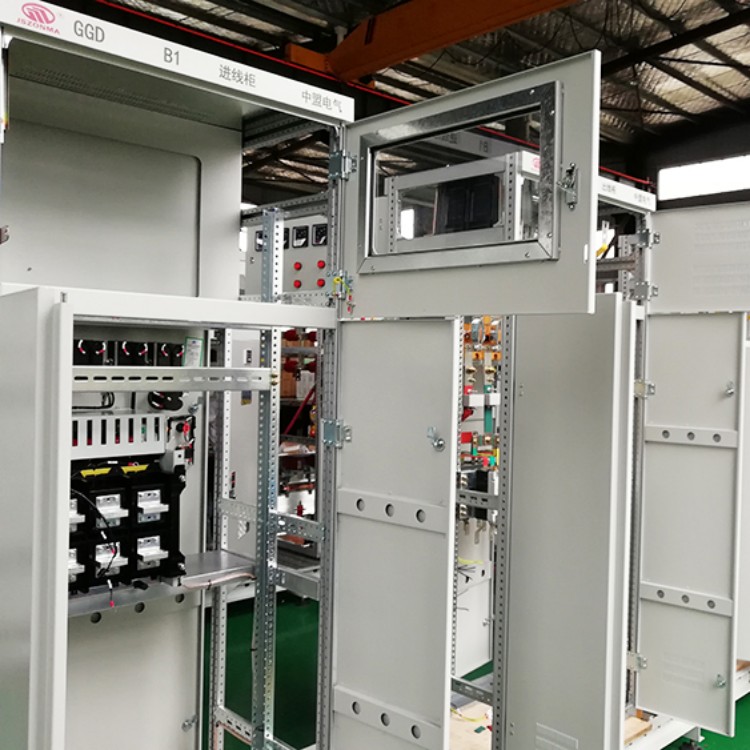

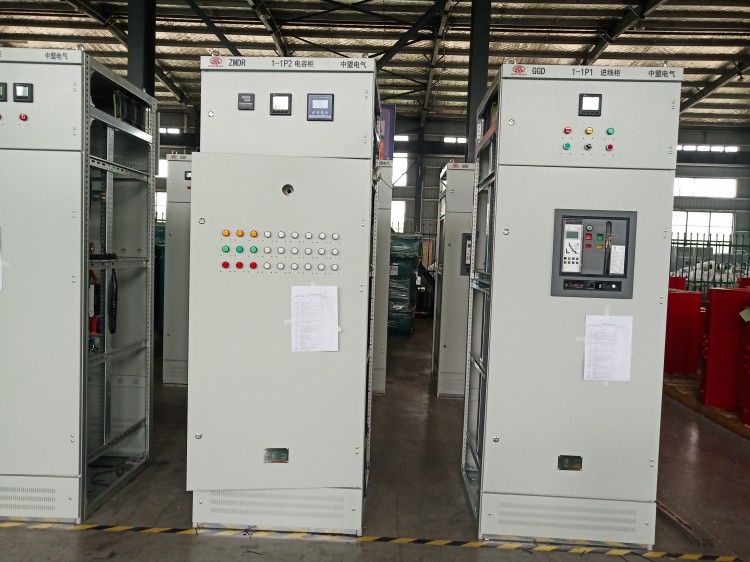

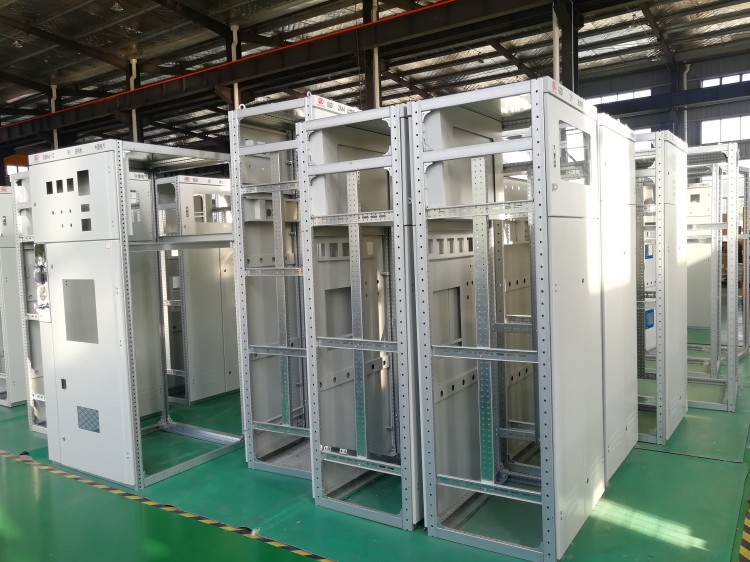

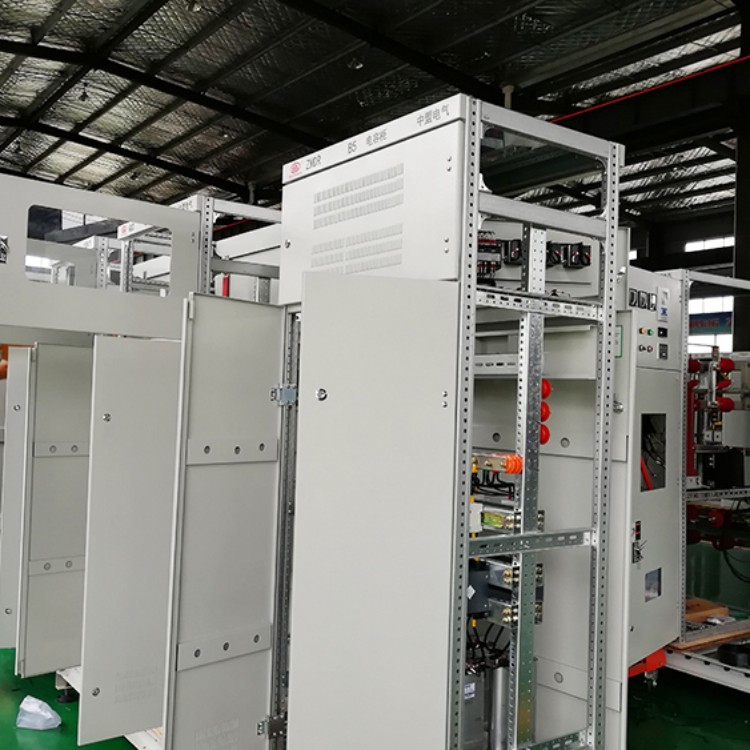

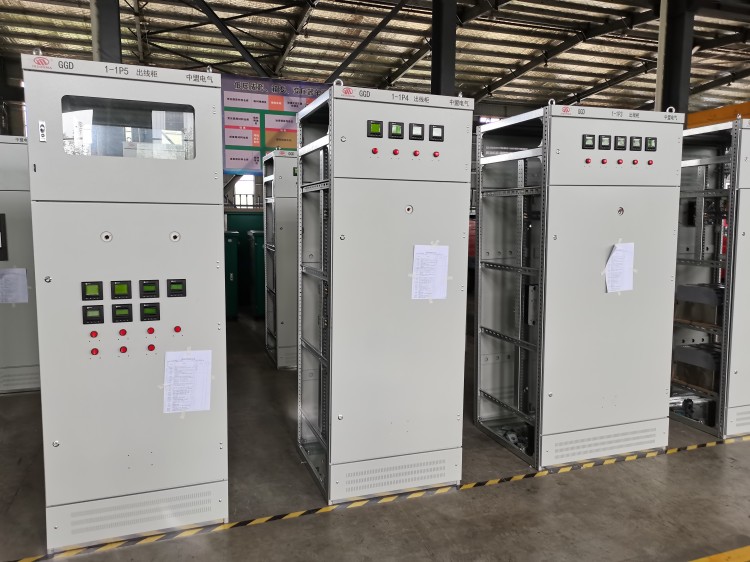

1. Qapaq 8MF soyuq formada dəmirin qismən qaynaqlanması ilə yığılır. Məhsulun yığılma çevikliyini artırmaq üçün çərçivədə E=20mm və E=100mm modullarında quraşdırma dəlikləri yerləşdirilmişdir. Panellər və bölmələr yüksək keyfiyyətli soyuq rulonlanmış təbəqələrdən hazırlanır və turşu ilə yuyulma, fosfatlama, elektrostatik püskürtme və korroziyaya qarşı proseslərdən keçir. Şkafın rəngi istifadəçi tərəfindən müəyyən edilir. Şkafın daxili müalicəsi isti daldırma galvanizasiya prosesi ilə həyata keçirilir. Ventilyasiya və istilik yayılmasını artırmaq üçün şkafın alt və üst hissəsində ventilyasiya və istilik yayılması dəlikləri mövcuddur, kiçik heyvanların daxil olmasının qarşısını almaq üçün polad tel mesh ilə örtülmüşdür. Qaldırma rahatlığı üçün şkafın üst dörd küncündə qaldırma halqaları quraşdırılmışdır. Çıxış xətləri üçün kabellərin istifadəsini nəzərə alaraq, şkafın alt hissəsində deşiklər açılmalı və tikinti cizgilərinin ölçü tələblərinə uyğun tel qapaqları hazırlanmalıdır.
2. GGD şkaflarının dizaynı şkafın işləmə müddətində istilik yayılması məsələlərini tam nəzərə alır. Şkafın hər iki tərəfində fərqli sayda istilik yayılması delikləri var. Şkafın içindəki elektrik komponentləri isinəndə, istilik yüksəlir və yuxarı delikdən xaric edilir. Aşağı delikdən şkafa davamlı olaraq soyuq hava daxil olur, möhürlənmiş şkafda aşağıdan yuxarıya doğru təbii havalandırma kanalı formalaşır, istilik yayılması məqsədinə nail olunur.

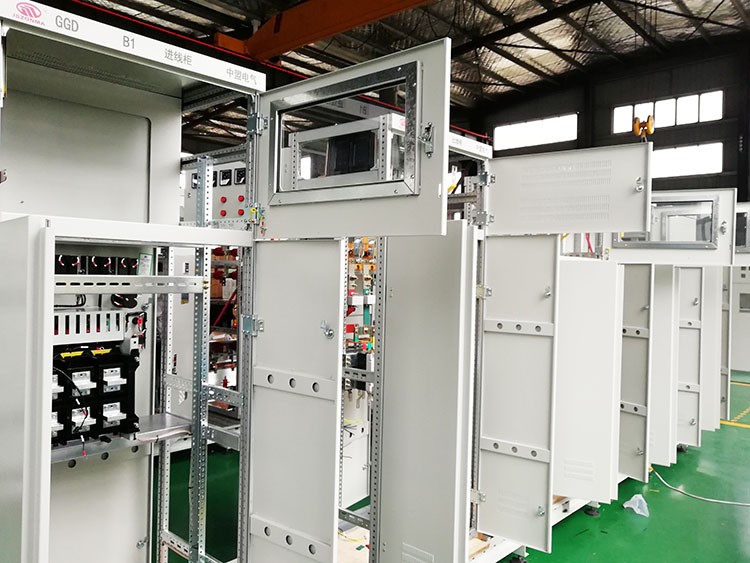

3 GGD şkafı müasir sənaye məhsulunun stil tələblərinə uyğun olaraq hazırlanmışdır, şkafın bədən formasını və hər bir hissənin bölmə ölçülərini dizayn etmək üçün qızıl nisbət metodundan istifadə olunur, bu da gözəl və zərifdir, yeni bir görünüşə malikdir. Şkafın qapısı çərçivəyə pivot menteşə ilə birləşdirilmişdir, bu da quraşdırma və sökülməni asanlaşdırır. Qapının qatlanan kənarı dağ şəklində olan kauçuk zolağı ilə daxil edilmişdir. Qapını bağlayarkən, qapı ilə çərçivə arasındakı zolaq müəyyən bir sıxılma gedişinə malikdir, bu da qapı ilə şkaf arasında birbaşa toqquşmanı önləyə bilər və eyni zamanda qapının qoruma səviyyəsini artırır. Elektrik komponentləri ilə təchiz olunmuş alət qapısı bir neçə yumşaq mis sikkə ilə çərçivəyə birləşdirilmişdir. Şkafın içindəki quraşdırma komponentləri fırlanan vintlərlə çərçivəyə birləşdirilmişdir, bu da bütün şkaf üçün tam bir yerə bağlama qoruma dövrəsi yaradır.
4. GGD kabinetinin əsas dövrə dizaynı 129 sxem və cəmi 298 spesifikasiya (köməkçi dövrələrin funksional dəyişikliklərindən və idarəetmə gərginliyindəki dəyişikliklərdən irəli gələn sxemlər və spesifikasiyalar istisna olmaqla) daxildir.
Onlardan 49 sxem və 123 spesifikasiya GGD1 tipinə aiddir
53 sxem və 107 spesifikasiya olan GGD2 modeli
27 sxem və 68 spesifikasiya olan GGD3 modeli
Bundan əlavə, reaktiv güc kompensasiyası tələblərini qarşılamaq üçün GGJ1 və GGJ2 kondansatör kompensasiya kabinetləri dizayn edilmişdir, 4 əsas dövrə sxemi və cəmi 12 spesifikasiya ilə.
